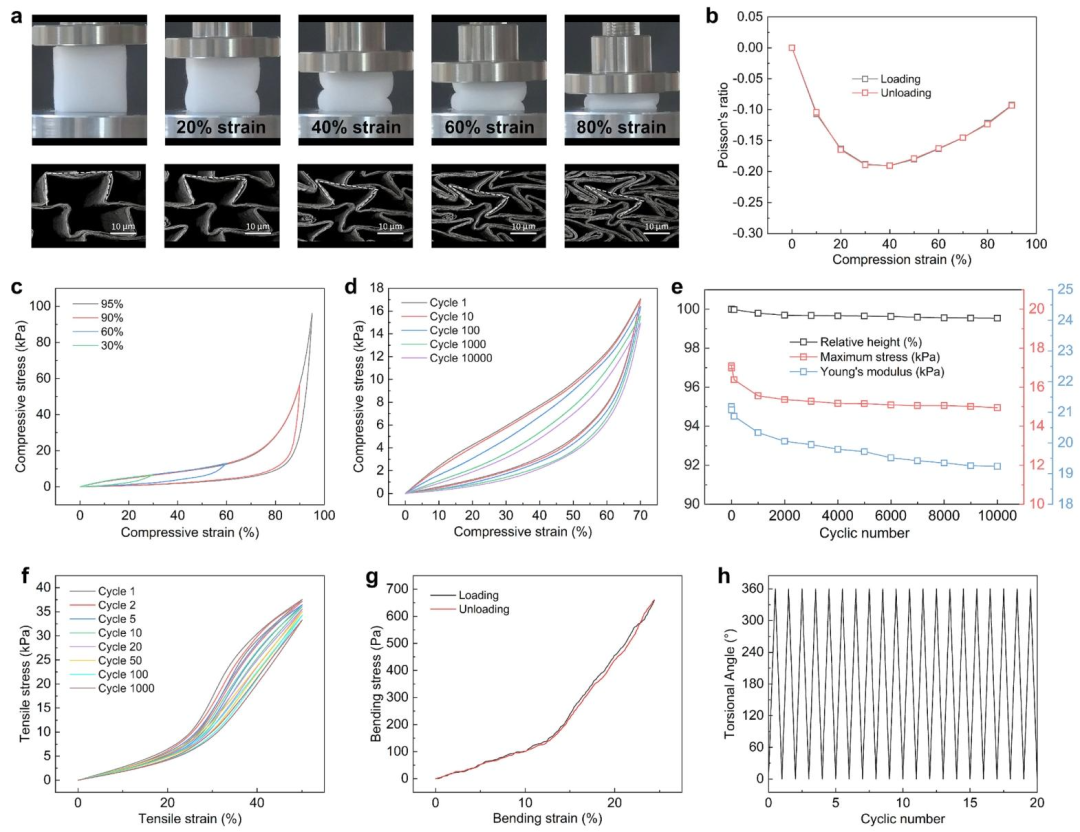

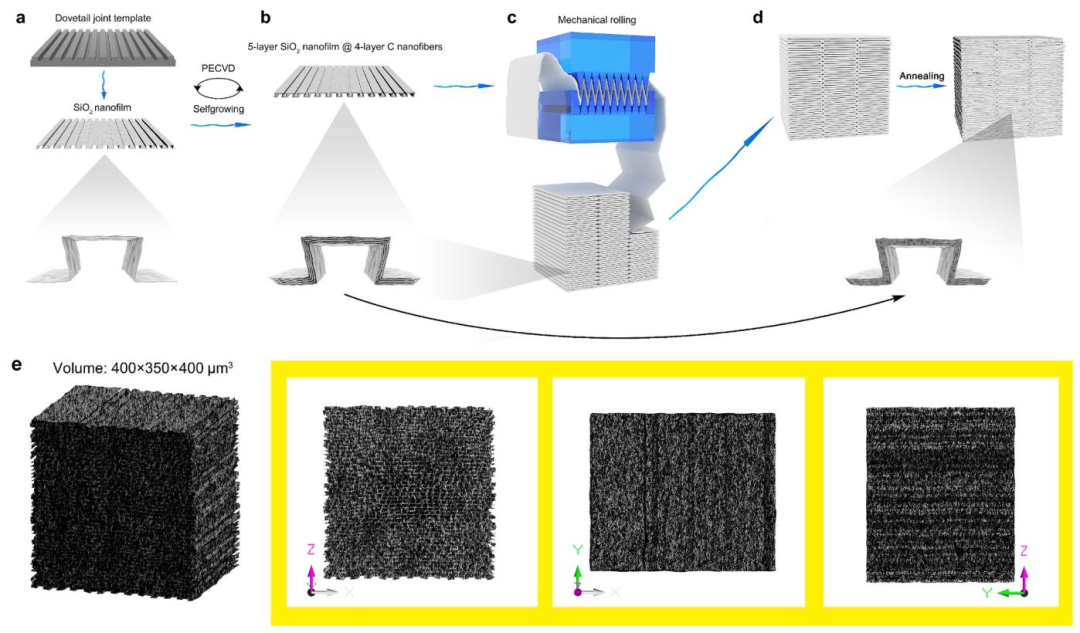

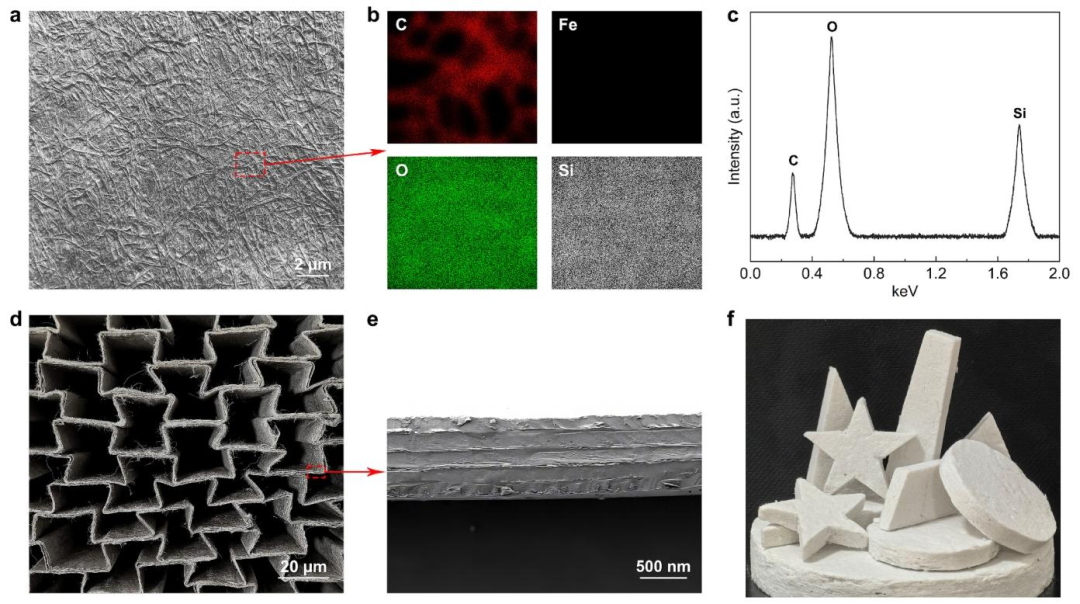

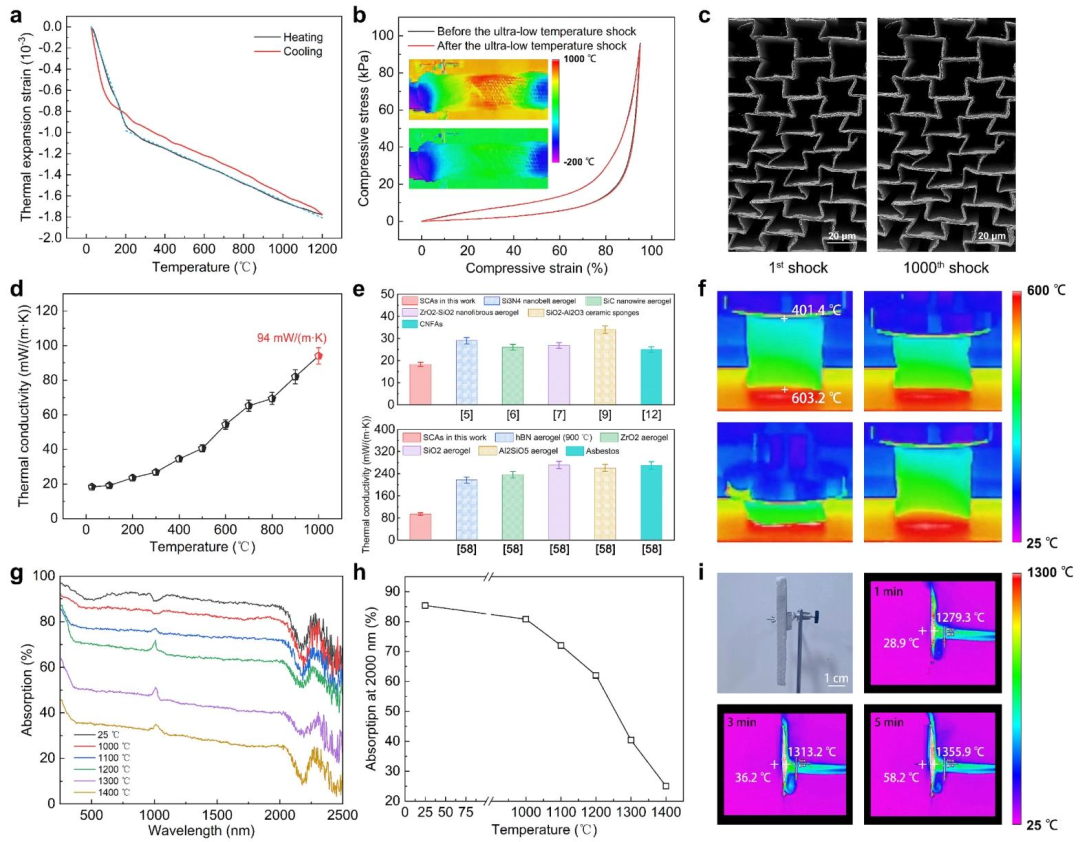

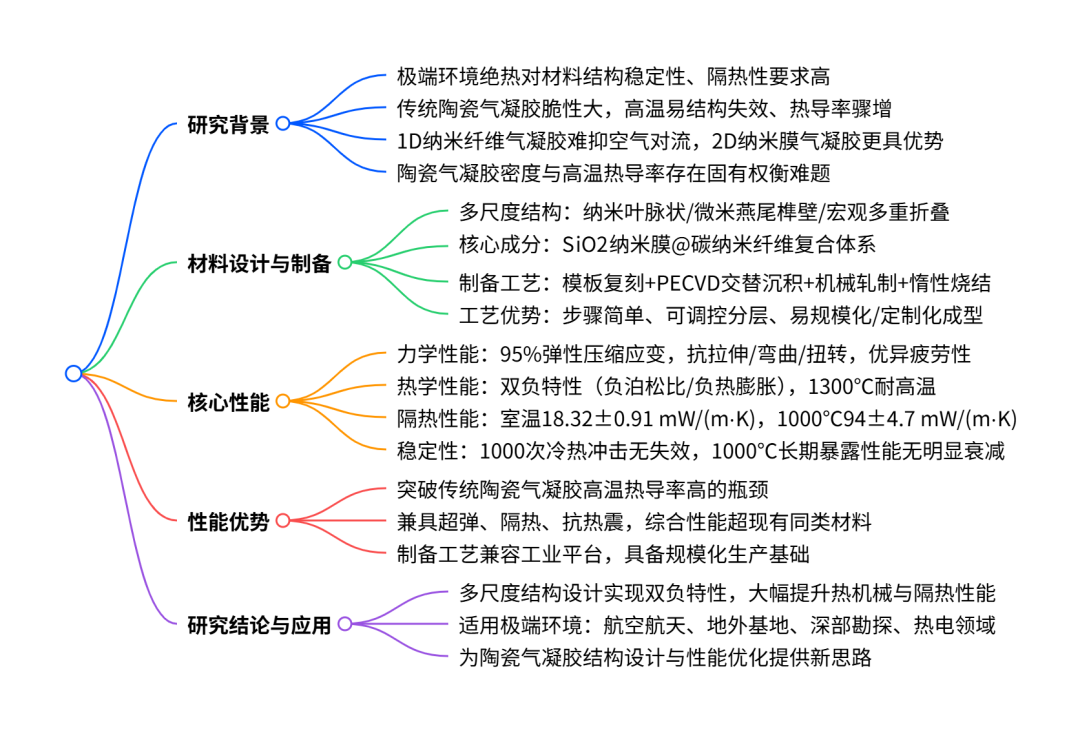

设计出多尺度结构的SiO2纳米膜 @碳纳米纤维复合陶瓷气凝胶（SCAs），其兼具负泊松比与负热膨胀系数双负特性，纳米尺度为叶脉状结构、微米尺度是燕尾榫壁结构、宏观尺度呈多重折叠结构，弹性压缩应变高达95%，工作温度达1300℃，1000℃时热导率仅94±4.7 mW/(m⋅K)，还具备优异的热稳定性、抗热震性和力学疲劳性，解决了传统陶瓷气凝胶高温热导率骤增、热机械性能差的痛点，成为极端环境下超绝热的理想材料，且制备工艺简单可规模化生产。 图 1 二氧化硅纳米膜 @碳纳米纤维复合气凝胶（SCAs）的制备策略与结构分析。 图 2 二氧化硅纳米膜 @碳纳米纤维复合气凝胶（SCAs）的微观结构表征。 图 3 二氧化硅纳米膜 @碳纳米纤维复合气凝胶（SCAs）的力学性能表征。 图 4 二氧化硅纳米膜 @碳纳米纤维复合气凝胶（SCAs）的热学性能表征。 原文链接：https://doi.org/10.1016/j.mattod.2026.103302
免责声明：素材来源于网络，仅供学术交流，侵删。由于小编水平有限，文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿，请联系我们
