这是一篇关于轻质烧蚀防热材料的论文解读。论文题为《Enhancing high-temperature antioxidation and ablation resistance of phenolic aerogel composites with Si–Zr ceramic-coated carbon fibers》（中文译名：用 Si–Zr 陶瓷涂层碳纤维增强酚醛气凝胶复合材料的高温抗氧化与抗烧蚀性能），2026 年发表于 Composites Part B: Engineering。
它做的事是：针对酚醛浸渍碳烧蚀体（PICA）的两大短板——碳纤维在富氧高温下易氧化、酚醛基体热稳定性不足——提出在碳纤维表面通过溶胶-凝胶原位生成一层 SiO₂–ZrO₂ 陶瓷涂层，再以此纤维增强酚醛气凝胶，得到代号为 SaZb-CF/PA 的复合材料，把"轻量化"与"抗氧化 / 抗烧蚀"这两个通常互相拉扯的指标拉到一起。效果上，SaZb-CF/PA 密度约 0.70 g/cm³，空气 1000℃ 加热后残留 47.5 wt%（未改性仅 2 wt%），氧乙炔 2 MW/m²、60 s 下线烧蚀率 0.0160 mm/s、质量烧蚀率 0.0048 g/s，烧蚀后形成致密连续的 SiO₂–ZrO₂ 陶瓷层，靠氧扩散屏障、黏性流动封裂与相变吸热实现阻氧、隔热与防护。
论文信息速览：Composites Part B: Engineering, 2026, 314: 113420（全文 10 页，Article 编号）；DOI 10.1016/j.compositesb.2026.113420；一作单位 武汉理工大学材料科学与工程学院（另含湖北隆中实验室、潮州分实验室）；作者 Ye Y.（叶永强，通讯/一作统筹）、Xu B.、Xiong Y.、Yang X.、Huang W.；基金含武汉理工大学中央高校基本科研业务费（WUT: 104972025KFYjlb0026 等）、武汉市重点研发计划（2024010702030141）、广东实验室潮州分实验室自主项目（HJL2023002）；ScienceDirect 上线日期 2026-04-01（收稿 / 修回 / 接收日期本次未在摘要层提取到，以原文为准）。
一、从 PICA 的两个死穴，到纤维级陶瓷包覆
PICA 的轻，是它立身之本，也是它的软肋。 酚醛浸渍碳烧蚀体（PICA）以低密度（<0.5 g/cm³）、低导热（<0.2 W/(m·K)）和可达 400 W/cm² 的烧蚀性能，成为航天器热防护系统（TPS）常用的轻量化烧蚀材料——先用多孔结构把热憋在表面、靠烧蚀带走热，再用低密度保住载荷。但它有两个绕不开的死穴：碳纤维在 400℃ 以上就开始氧化、随温度升高迅速退化；酚醛基体高温热稳定性有限，剧烈升温下易剥落与热化学侵蚀。越到高温长时，PICA 的"轻"反而成了短板。
前人两条路，都没完全绕开分散难题。 一是给纤维穿"抗氧化外套"：Hao 等 CVR 制 SiC 涂层把初始氧化温度提高约 90 K[3]；Gao 等 ZrO₂–SiOC 共凝胶使 1000℃ 空气残留达 19.41%[2]。二是把陶瓷颗粒填进基体：Liu 等 TiB₂/B₄C 改性氧乙炔线烧蚀 0.045 mm/s、0.0115 g/s[4]；Wang 等 ZrB₂+SiC 梯度成瓷体系低至 0.003 mm/s、背温 <70℃[5]。但颗粒在树脂里分散差、易团聚沉降，空间分布难控——原位陶瓷相往往是"撒进去随缘长"。
本文把保护相直接"种"在纤维上。 论文用溶胶-凝胶在碳纤维表面原位沉一层 SiO₂–ZrO₂ 陶瓷涂层，再做酚醛气凝胶复合材料，得到连续、完整的纤维表面包覆（SaZb-CF/PA），而不是把陶瓷相撒进基体。这一步顺序，从根源上绕开了"填料分散不均"的老问题：最该被保护的碳纤维先裹起来，比指望基体里的陶瓷颗粒烧蚀时恰好流过来封缝，要可靠得多。
二、材料与两步制备：先给纤维"镀"一层陶瓷

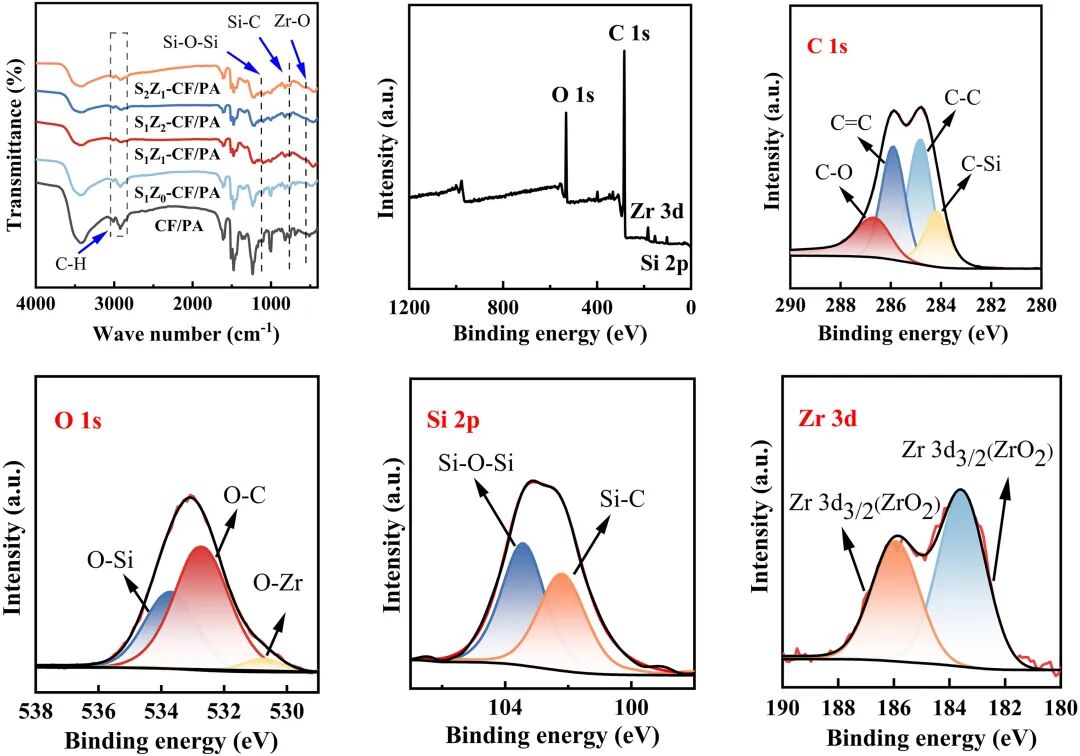

原料清单很清晰。 酚醛树脂（PR）由河南 Borun 供应；针刺碳纤维（CF）毡体密度 0.30 g/cm³，购自江苏 Tianniao；硅源为甲基苯基二甲氧基硅烷（MPDMS），锆源为正丁醇锆溶液（Zr(n-OBu)₄，80 wt%，正丁醇为溶剂），另含乙酸（HAc）、正丁醇、去离子水与六亚甲基四胺（HMTA），均购自 Aladdin。值得注意的是，硅源选用的是 MPDMS 而非最普通的 TEOS——苯基的引入通常会抬高陶瓷产率、调节溶胶-凝胶网络的交联密度，这对最终涂层能否在纤维表面连续成膜有直接影响。
工艺是"先涂层、后复合"的两步法。 论文[1]在摘要中把整套流程概括为"two-step sol-gel process"，结论部分则称之为"facile sol-gel and pyrolysis process"：先在碳纤维表面通过溶胶-凝胶沉积 SiO₂–ZrO₂ 陶瓷涂层（一步法），再以该纤维为增强体、原位构建酚醛气凝胶基体（整体构成两步溶胶-凝胶流程），最后经热解得到 SaZb-CF/PA。两步法的顺序是关键——它让陶瓷相先固定在纤维上，再让气凝胶基体长进去，从根源上避免了"填料分散不均"的老问题。
组分上做了对照。 纯硅涂层的 S1Z0-CF 作为参照，SaZb 则是 Si–Zr 二元改性。这种对照也方便后面把"加锆"带来的变化单独拎出来看：S1Z0 验证"纯硅能不能成膜、成膜后抗氧化够不够"，SaZb 再回答"为什么非得加锆"。后面每一节的数据，本质上都是在比较"只裹硅"和"硅锆一起裹"的差异。

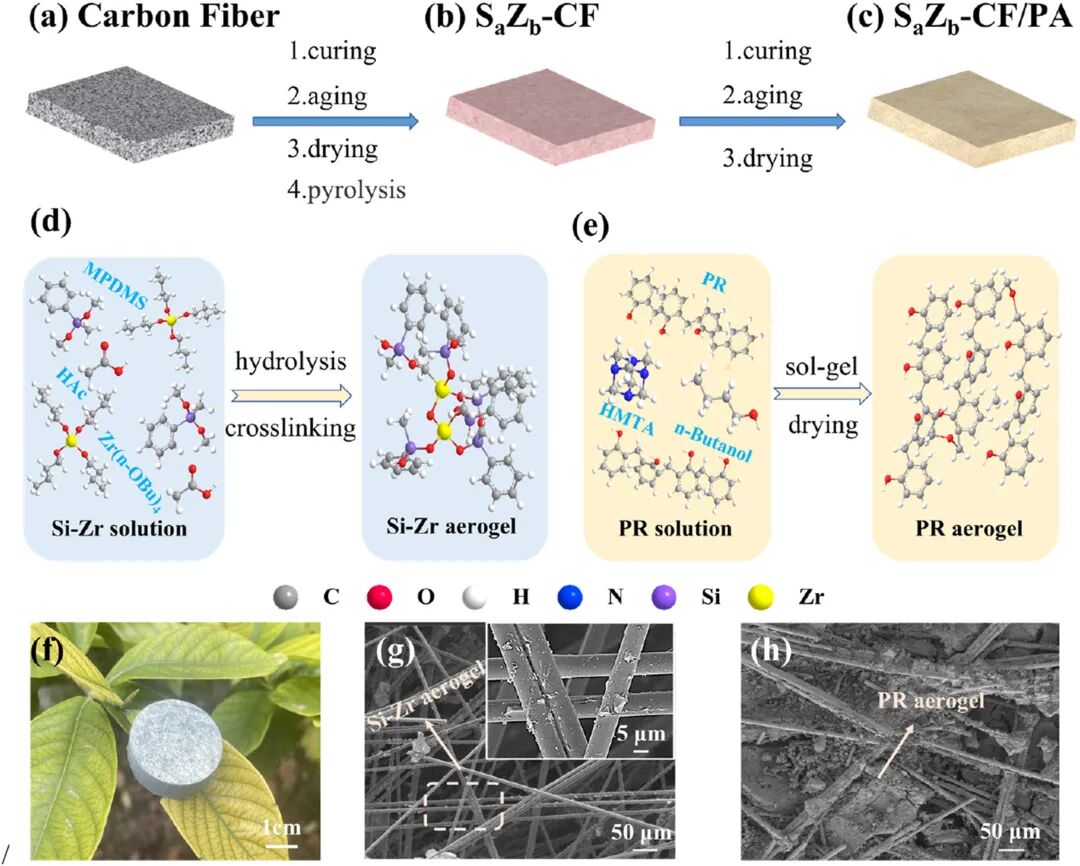

图1 ：制备流程示意图。两步法——碳纤维表面溶胶-凝胶沉 SiO₂–ZrO₂ 陶瓷涂层 → 原位构建酚醛气凝胶基体 → 热解得到 SaZb-CF/PA
三、形貌：纤维表面的陶瓷"铠甲"长什么样
S1Z0-CF 先给出"纯硅"的基准形貌。 微观显示，S1Z0-CF 纤维表面有均匀的 SiO₂ 涂层，分散着分布良好的 SiO₂ 微球。论文指出，无定形 SiO₂ 层在高温热解中可能软化，球状形貌主要归因于表面能最小化，从而趋向热力学稳定构型——换句话说，纯硅涂层在高温下"流动、团聚成球"，是一种能量最低的自然结果，但也暗示了它高温下可能从连续膜退化为离散球冠。
SaZb-CF 则是 Si–Zr 混合涂层。 论文图 2 所示，Si–Zr 混合陶瓷涂层在碳纤维表面形成连续包覆。论文判断，连续、完整的纤维表面包覆，正是实现氧扩散阻挡、提升抗烧蚀的前提条件——这也呼应了前文"填料分散不均"的痛点，把保护相直接"长"在了纤维表面。锆的加入在这里的作用，不只是多一种高熔点组元，更在于它改变了硅基涂层的结晶与高温行为，让包覆层在高温下更倾向于保持连续而非塌缩成球。
这节其实埋了一个机制伏笔。 纯硅涂层高温"软化成球"、硅锆混合涂层"连续成膜"——这两种形貌差异，正是后面抗氧化、抗烧蚀表现分野的 microstructure 根源。论文没有用大量篇幅展开相图，但"连续 vs 离散"这一对比，已经把成败的钥匙交到了读者手里。

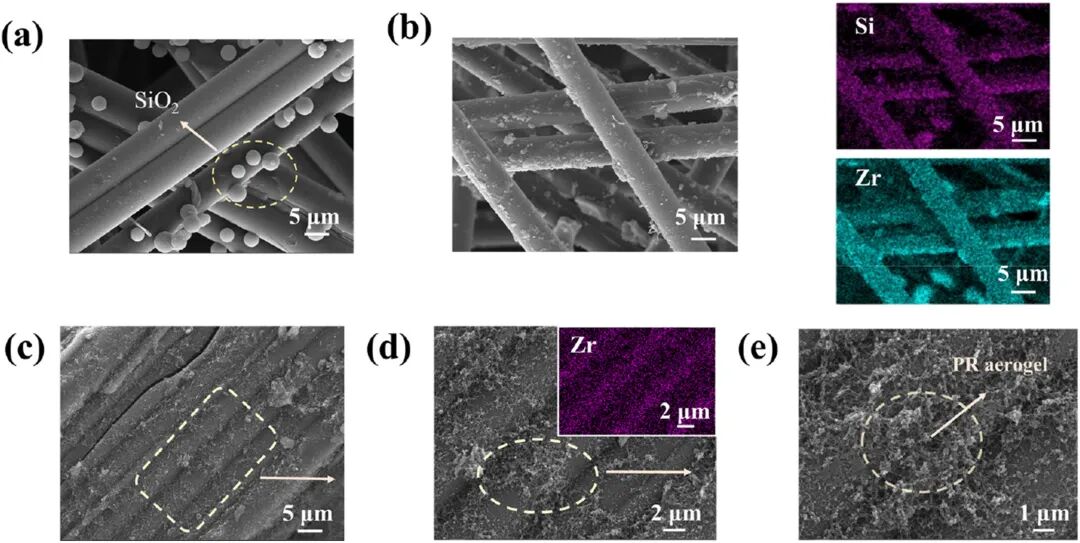

图2：涂层纤维微观形貌。左：S1Z0-CF 表面均匀 SiO₂ 涂层及分布良好的 SiO₂ 微球；右：SaZb-CF 连续 Si–Zr 混合陶瓷涂层包覆。
四、抗氧化：1000℃ 空气里，留下多少
这是最硬的一组数字。 在空气中 1000℃ 加热后，SaZb-CF/PA 保留了 47.5 wt% 的原始质量，而未改性复合材料只残留 2 wt%。两者相差约一个数量级（约 24 倍）——未改性体系在 1000℃ 空气里几乎被烧穿，而硅锆改性的体系还留着近一半的骨架。
机制回到那层涂层。 论文将高残留归因于 SiO₂–ZrO₂ 涂层在纤维表面形成连续阻挡层，抑制氧向内部扩散、减缓纤维的氧化退化。把它放在前文的坐标系里看：Gao 等的 ZrO₂–SiOC 共凝胶体系在同样 1000℃ 空气下残留 19.41%[2]，本文的 Si–Zr 二元涂层把残留质量进一步推高，说明"纤维级 Si–Zr 双元包覆"相比单一改性在抗氧化一项上更有余量。需要说明：三者测试条件（空气 1000℃）一致，但基体与增强体不同，不能直接等同为"涂层效率高多少倍"，只能说同口径下本文体系更耐烧。
为什么是 47.5% 而不是更高？ 论文未给出更细的氧化动力学（如不同温度下的 TGA 曲线斜率、涂层厚度与残留率的对应），但从"连续阻挡层抑制氧扩散"这一归因可以推断：残留率的 ceiling，取决于涂层在多高温度下仍能保持连续、不出现贯穿性裂纹。这也正是下一节烧蚀工况要面对的更严苛考验。
图3：氧化质量保留曲线 / 柱状图。空气 1000℃ 下 SaZb-CF/PA 残留 47.5 wt% vs 未改性复合材料 2 wt%；可与 Gao 等 ZrO₂–SiOC 共凝胶 19.41%[2] 作参照
五、抗烧蚀：氧乙炔 2 MW/m² 下的账
测试条件交代得很具体。 氧乙炔火焰，热流密度 2 MW/m²，持续时间 60 s。在该条件下，SaZb-CF/PA 的线烧蚀率为 0.0160 mm/s，质量烧蚀率为 0.0048 g/s。线烧蚀率反映的是"表面被啃掉多快"，质量烧蚀率同时包含了氧化增重与材料损失——两者一起看，才能判断烧蚀是"纯剥蚀"还是"氧化-成壳-再剥蚀"的拉锯。
放进同行的坐标系对比。 Liu 等的 TiB₂/B₄C 改性体系为 0.045 mm/s、0.0115 g/s[4]；Wang 等的梯度 QFPS（ZrB₂+SiC 成瓷树脂）为 0.003 mm/s、0.016 g/s、背温 <70℃[5]。本文线烧蚀率低于 Liu 等，但高于 Wang 等的梯度体系——论文自身并未做跨体系直接对比，这里只并列各自公开数据供读者参照：Wang 的梯度成瓷体系背温更低、线烧蚀更慢，但那是另一种材料架构（成瓷树脂 + 梯度）；本文的卖点在于"低密度 + 纤维级连续涂层"这一更轻量化的路径。
SiO₂–ZrO₂ 陶瓷层到底干了什么：屏障、自封与吸热
从成分看，它首先是氧扩散的屏障。 论文结论指出，烧蚀后形成了致密、连续的 SiO₂–ZrO₂ 富陶瓷层，有效保护下方结构；摘要也明确把表面原位生成的 SiO₂–ZrO₂ 涂层称为"抑制氧扩散的有效屏障"。这是最直接的一层作用：把氧挡在壳外，让里面的碳纤维少挨烧。
从微结构看，它还能"自封"。 领域综述进一步归纳，此类 SiO₂–ZrO₂ 层通过相变吸热与黏性流动实现多重功能——阻氧、隔热、封裂（crack sealing）[6]。也就是说，这层陶瓷不光是被动挡氧：SiO₂ 在高温下黏度下降、发生黏性流动，能把烧蚀中出现的微裂纹和孔隙"自封"；ZrO₂ 熔点高，提供不易软化的刚性骨架。论文本身点明了"致密连续陶瓷层"这一现象，而"黏性流动封裂"属领域对 SiO₂–ZrO₂ 体系的普遍机制归纳，论文未做独立的原位机理验证。
从热学看，它还有吸热与隔热的账。 相变（如 ZrO₂ 的晶型转变）伴随吸热，能在表面局部"吃掉"一部分热；连续陶瓷层本身的低导热又把热往内部的传递拖慢。三件事叠在一起，才是 SaZb-CF/PA 在 2 MW/m²、60 s 下把线烧蚀压到 0.0160 mm/s 的底气。论文把功劳记在"烧蚀后致密连续 SiO₂–ZrO₂ 陶瓷层"头上，这是合理的归因；具体每一路的贡献占比，则需要更细致的原位表征才能拆分，本文未给出。

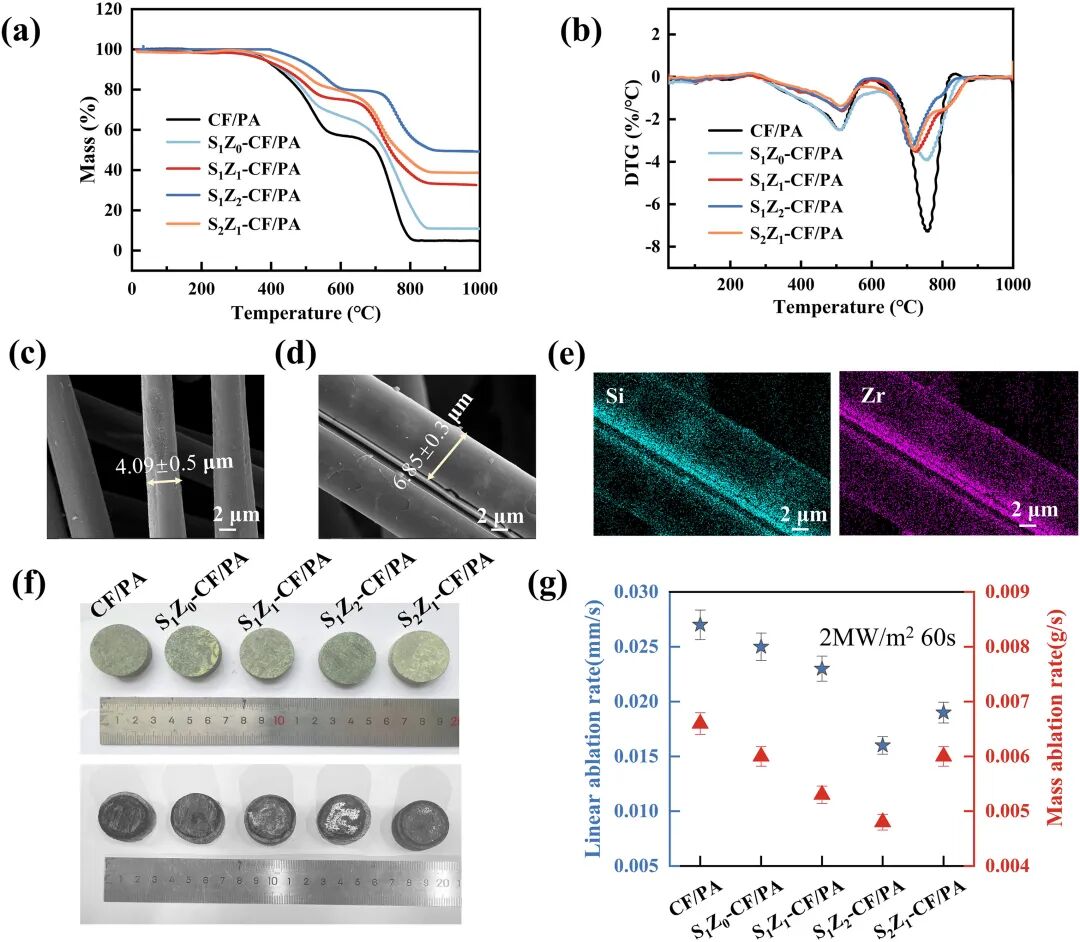

图4：氧乙炔烧蚀结果。2 MW/m²、60 s 下的线烧蚀率（0.0160 mm/s）与质量烧蚀率（0.0048 g/s），烧蚀后宏观照片与表面致密连续 SiO₂–ZrO₂ 陶瓷层形貌；可并列 Liu[4]、Wang[5] 体系作横向参照。

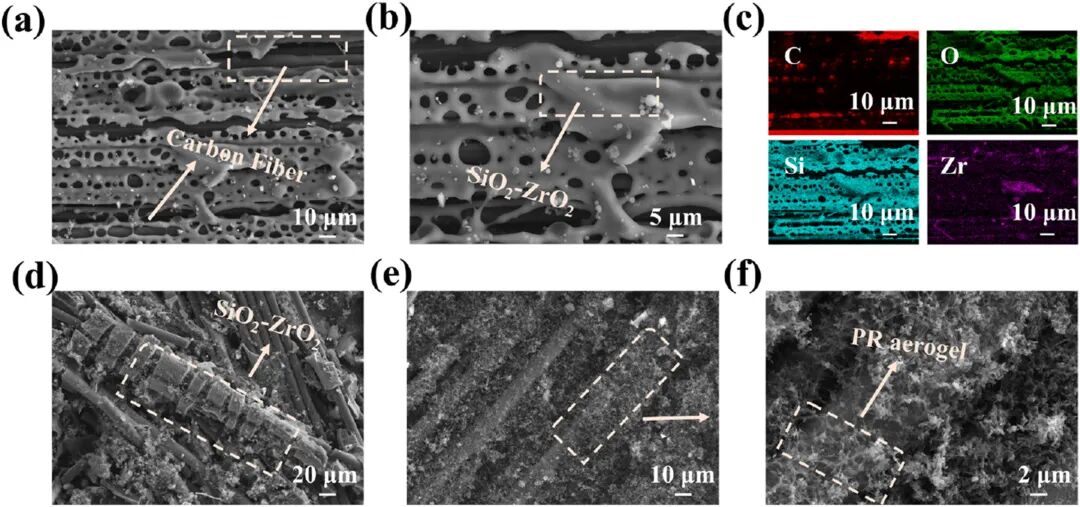

图5：烧蚀后陶瓷层成分与分布。SiO₂–ZrO₂ 富层的 EDS 面扫 / 线扫与相组成（XRD / TEM），展示氧扩散屏障与黏性流动封裂结构。
六、综合牌面：轻、强、隔热的平衡
密度仍属轻量。 SaZb-CF/PA 密度约 0.70 g/cm³。虽然高于纯 PICA 的 <0.5 g/cm³，但作为"纤维增强 + 陶瓷涂层 + 气凝胶基体"的复合体系，仍处在轻量区间，体现了轻质与抗烧蚀的兼顾——它不是用重量换防护，而是在原 PICA 的轻量骨架上"长"了一层克重很低的陶瓷壳。
强度与隔热继承气凝胶优势。 论文以"high compressive strength"概括其抗压表现，以"low thermal conductivity"概括其隔热表现，方向上与酚醛气凝胶本征的低导热、多孔承力特征一致。需要诚实说明：论文在摘要与结论层以定性结论给出这两项，未给出 Z / XY 方向的压缩强度具体数值，也未给出热导率实测值；抗压与隔热的定量牌面，应以原文图表为准。我的解读只确认"论文判定其兼具较高抗压与较低导热"，不替论文补它没测的数字。
论文据此收口： 通过溶胶-凝胶在纤维层面做陶瓷改性，是发展高性能轻量烧蚀复合材料的一条可行路径——把保护相"种"在纤维上，比把陶瓷颗粒撒进基体更能保证包覆连续性。这与第一节点出的"填料分散不均"痛点首尾呼应：同一个问题，在纤维层面被绕开了。

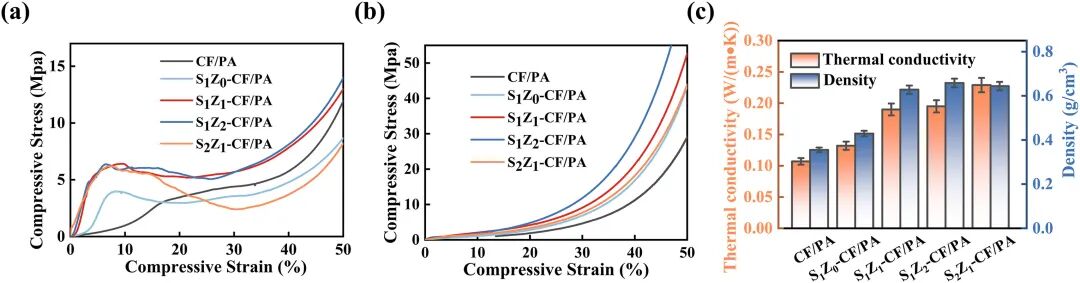

图6：综合性能汇总。密度约 0.70 g/cm³、抗压（论文定性 "high compressive strength"）与热导率（定性 "low thermal conductivity"）的示意或数据条；定量值以原文图表为准。
写在最后：
论文用"先在碳纤维表面溶胶-凝胶沉 SiO₂–ZrO₂ 陶瓷涂层、再做酚醛气凝胶复合材料"的两步思路，得到 SaZb-CF/PA。其密度约 0.70 g/cm³，空气 1000℃ 加热后残留 47.5 wt%（未改性仅 2 wt%），氧乙炔 2 MW/m²、60 s 下线烧蚀率 0.0160 mm/s、质量烧蚀率 0.0048 g/s；烧蚀后形成致密连续的 SiO₂–ZrO₂ 陶瓷层，通过氧扩散屏障、黏性流动封裂与相变吸热实现阻氧、隔热与防护。结构—工艺—性能的数字如上，本文仅做事实串联，不含倾向性结论；压缩强度与热导率的定量值以原文图表为准。
参考文献
[1] Ye Y., Xu B., Xiong Y., Yang X., Huang W. Enhancing high-temperature antioxidation and ablation resistance of phenolic aerogel composites with Si–Zr ceramic-coated carbon fibers. Composites Part B: Engineering, 2026, 314: 113420. DOI: 10.1016/j.compositesb.2026.113420
[2] Gao W., et al. Lightweight and multiscale ZrO₂–SiOC coated carbon/phenolic composites with enhanced oxidation and ablation resistance. Ceramics International, 2024, 50: 51077. DOI: 10.1016/j.ceramint.2024.10.018（论文引言引述，原文参考文献 [13]；空气 1000℃ 残留 19.41%）.
[3] Hao et al. Antioxidant coating composed of SiC on carbon fibers by chemical vapor reaction. Journal of Ceramic Science and Technology, 2018, 9: 465（论文引言引述，原文参考文献 [9]；初始氧化温度约 +90 K）.
[4] Liu et al. Ablation resistance and high-temperature insulation capacity of TiB₂–B₄C modified Al-coated carbon fibre/boron phenolic resin ceramizable composites. Ceramics International, 2024, 50: 54654. DOI: 10.1016/j.ceramint.2024.10.323（论文引言引述，原文参考文献 [19]；氧乙炔线 / 质量烧蚀 0.045 mm/s、0.0115 g/s）.
[5] Wang et al. Thermal-insulation and ablation-resistance of Ti–Si binary modified carbon/phenolic nanocomposites for high-temperature thermal protection. Composites Part A: Applied Science and Manufacturing, 2023, 169: 107528. DOI: 10.1016/j.compositesa.2023.107528（论文引言引述，原文参考文献 [20]；梯度体系线烧蚀 0.003 mm/s、背温 <70℃）.
[6] Progress in Sol–Gel-Derived Phenolic Aerogels: Control of Network Topology, Drying Technologies, and Functional Modification. Polymers, 2026, 18: 162029. DOI: 10.3390/polym18162029（领域综述；>2500 K 陶瓷层长期稳定性为共性挑战，非本文结论）.
免责声明：素材来源于网络，仅供学术交流，侵删。由于小编水平有限，文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿，请联系我们
