行业动态

PARTY LEARNING

2026-10-10

聚酰亚胺包覆高强生物质气凝胶纤维,可编织阻燃,面向极端环境个人热管理

一、研究背景

双碳目标下,个人热管理(PTM)技术凭借精准、节能的温控优势,成为降低建筑能耗、提升人体热舒适的重要方向。气凝胶纤维具备超高孔隙率、超低热导率,是可穿戴热管理纺织的理想候选材料;其中生物质基气凝胶纤维兼具可再生、低成本、柔性好的优势,受到广泛关注。

但生物质气凝胶纤维的实际应用长期受限于力学性能短板:

1. 纯生物质气凝胶纤维骨架脆弱,拉伸强度低,易断裂,无法承受织造、穿戴过程中的反复弯折拉伸;
2. 传统 TPU 包覆、物理交联等增强手段,提升幅度有限,整体力学稳定性仍不足;
3. 部分再生纤维素制备路线化学试剂消耗高,环境影响大,规模化难度高。

针对以上痛点,本文提出双尺度核壳结构增强策略:芯层为细菌纳米纤维素(BNC)/海藻酸钠(SA)复合多孔气凝胶,外层通过化学酰亚胺化原位生成致密聚酰亚胺(PI)壳。在保留气凝胶高孔隙、低热导的同时,大幅提升力学强度与韧性,同时赋予优异阻燃性,可直接编织成织物,面向极端环境个人热管理。

二、核心创新点

1. 双尺度核壳结构增强新范式
微观尺度:BNC 纳米纤维交织网络与 Ca²⁺交联的 SA 形成 “蛋盒” 结构,氢键与离子交联协同强化多孔骨架;宏观尺度:连续致密 PI 外壳作为主承力层,核壳界面通过氢键实现有效应力传递。两级结构协同,同时实现高孔隙率与高力学强度。
2. 气相疏水预处理+化学酰亚胺化包覆工艺
先通过 MTMS 气相沉积对气凝胶芯进行疏水改性,抑制后续聚酰胺酸(PAA)前驱体过度渗透;再通过化学酰亚胺化将 PAA 原位转化为 PI,避免高温工艺破坏多孔芯结构。可通过 PAA 浓度、酰亚胺时间精准调控壳层厚度与结构完整性。
3. 力学性能大幅突破,适配纺织加工
最优样品 P10t2.5 拉伸强度达29.4 MPa、韧性12.0 MJ·m⁻³,断裂伸长率 73.9%,相比未包覆气凝胶纤维强度提升近 8 倍;可打结、可扭转,耐百次弯折循环,液氮深冷下仍保持柔性,满足纺织织造与复杂环境使用需求。
4. 隔热‑阻燃‑轻质多功能一体化
织物热导率低至0.033 W·m⁻¹·K⁻¹,-20~140 ℃宽温域高效隔热;极限氧指数 LOI 达33.5 %,自熄阻燃;同时保持超轻特性,兼顾穿戴舒适性与热安全性。

三、制备方法

① 纺丝液制备

将细菌纳米纤维素 BNC 分散液与海藻酸钠 SA 水溶液混合,磁力搅拌 2 h,400 rpm 离心脱泡,得到均一纺丝原液。

② 湿法纺丝成型

纺丝液装入注射器,14G 针头以 15 mL/min 速率挤出至 5 wt% CaCl₂凝固浴;辊筒以 45 rpm 速率收集,得到连续 SA/BNC 水凝胶纤维。

③ 溶剂交换与冷冻干燥

水凝胶纤维经 25%(v/v)叔丁醇(TBA)水溶液浸泡 12 h 溶剂置换;液氮冷冻后冷冻干燥 48 h,得到 SCAFs 气凝胶纤维。

④ 疏水改性(MTMS 气相沉积)

SCAFs 与 MTMS、去离子水共置于真空烘箱,70 ℃处理 6 h,得到疏水改性 HSCAFs,避免后续 PAA 过度渗入芯层。

⑤ PI 包覆与化学酰亚胺化

HSCAFs 浸入不同浓度 PAA/DMAc 溶液,经 500 μm 内径模具刮除多余溶液,控制包覆厚度;
浸入乙酸酐/三乙胺(1:1)酰亚胺化溶液,反应不同时间;
60 ℃鼓风干燥,得到 PI 包覆气凝胶纤维 PEAFs。

样品命名 Pxty:x 为 PAA 质量分数,y 为酰亚胺时间;最优样品为P10t2.5(10 wt% PAA,酰亚胺 2.5 h)。

⑥ 织物编织

以 P10t2.5 纤维为原料,手工经纬编织得到气凝胶织物,用于性能测试。

四、性能特点

微观结构与化学表征

核壳结构清晰:致密 PI 外壳+多孔气凝胶芯,界面结合良好;
比表面积:包覆后仍达 122.3 m²/g,介孔为主(20‑40 nm),保留气凝胶多孔特征;
化学验证:FTIR 出现特征酰亚胺峰,XPS 证实 N、O 结合能位移,证明 PAA 成功转化为 PI。

力学性能

强度与韧性:P10t2.5 拉伸强度29.4 MPa(未包覆 SCAFs 仅 3.7 MPa),初始模量 102.3 MPa,韧性12.0 MJ·m⁻³,断裂伸长率 73.9%;
加工适应性:可紧密打结、任意扭转,结构不破坏;
抗疲劳:70% 最大弯曲应变下,100 次循环后弯曲应力仅从 31.0 降至 29.5 kPa,性能稳定;
耐低温:液氮(-196 ℃)中反复弯折不断裂,适配深冷环境。
对标:综合力学性能优于已报道的纤维素、丝素、海藻酸钙等多数生物质气凝胶纤维。

阻燃与热稳定性

极限氧指数 LOI:P10t2.5 达33.5 %,属难燃材料;点燃后移开火焰 2 s 内自熄;
热稳定:最大热分解温度 229 ℃,相比未包覆样品显著提升;高温下形成致密炭层阻隔热与氧气。

热绝缘性能

织物热导率:0.0335 ± 0.004 W·m⁻¹·K⁻¹,优于棉、亚麻等传统纺织材料;
宽温区隔热:-20 ℃~140 ℃范围内均有优异隔热效果;3 层织物 140 ℃下,表面与热台温差达78.5 ℃;
轻量化对比:2 层 PEAF 织物(厚 3.8 mm,重 294 mg)隔热效果优于 4 mm 厚丙烯酸织物(重 373 mg),实现更轻、更薄、更好隔热。

五、潜在应用

    1. 极端环境个人热管理:极地探险、高寒户外作业、高空装备的保暖服装,轻质高效隔热。
    2. 特种防护纺织品:消防、高温作业防护服,兼具隔热与阻燃,提升高温环境安全性。
    3. 建筑与冷链保温:建筑柔性保温层、冷链物流缓冲衬垫,降低能耗。
    4. 深冷与航空航天:低温设备柔性隔热、航天器轻质保温构件。

    六、结论与展望

      该工作提出双尺度核壳结构增强策略,通过湿法纺丝、冷冻干燥与化学酰亚胺化包覆工艺,制备出 PI 包覆的 BNC/SA 生物质气凝胶纤维。微观 “蛋盒” 多孔芯与宏观致密 PI 壳协同,实现力学性能大幅提升,拉伸强度达 29.4 MPa,同时保留高孔隙、低热导、高阻燃特性。纤维可编织、耐弯折、耐深冷,织物热导率低至 0.033 W·m⁻¹·K⁻¹,LOI 达 33.5%。

      该材料兼顾轻质、高强、隔热、阻燃,为下一代极端环境可穿戴热管理纺织品、特种防护装备提供了高性能材料方案,也为生物质气凝胶纤维的工程化应用提供了可行的增强路线。

      图文解析

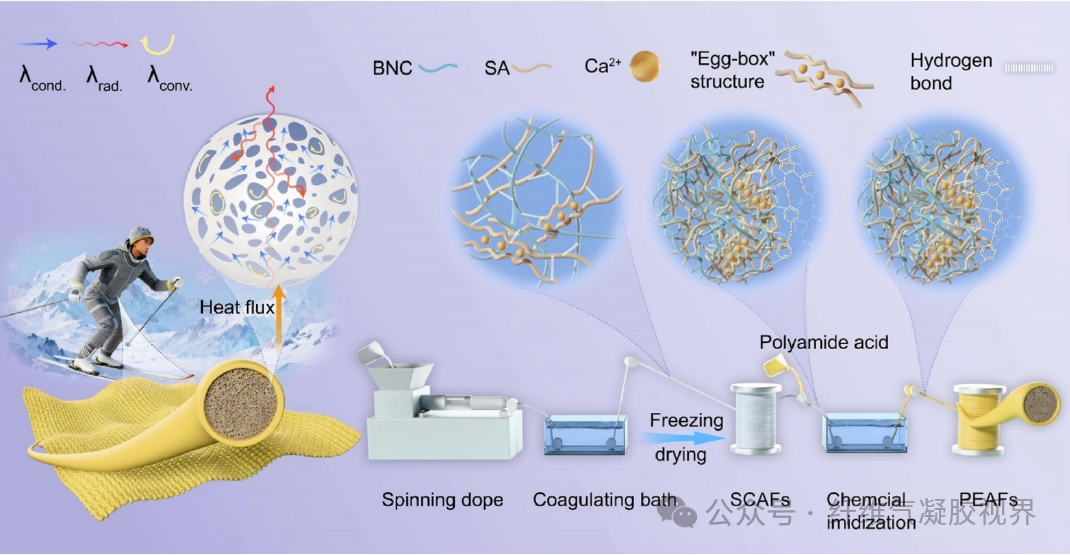

      示意图1. PI 包覆纤维素基气凝胶纤维织物双尺度增强机理示意图。

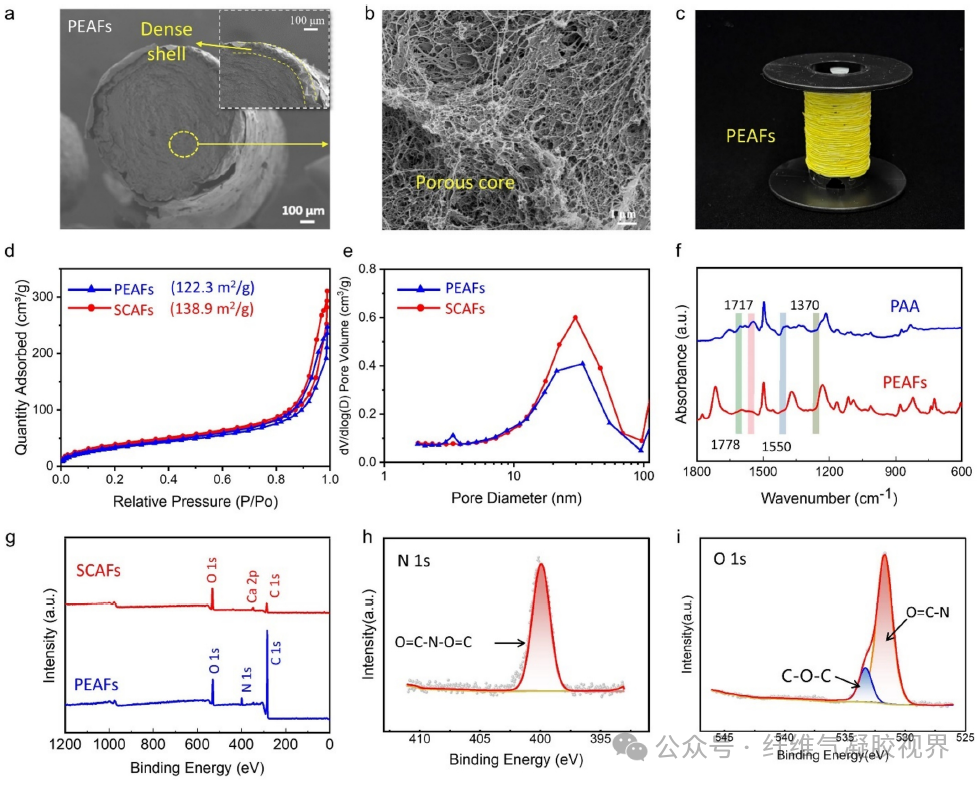

      图1. PEAF 的结构与化学表征。

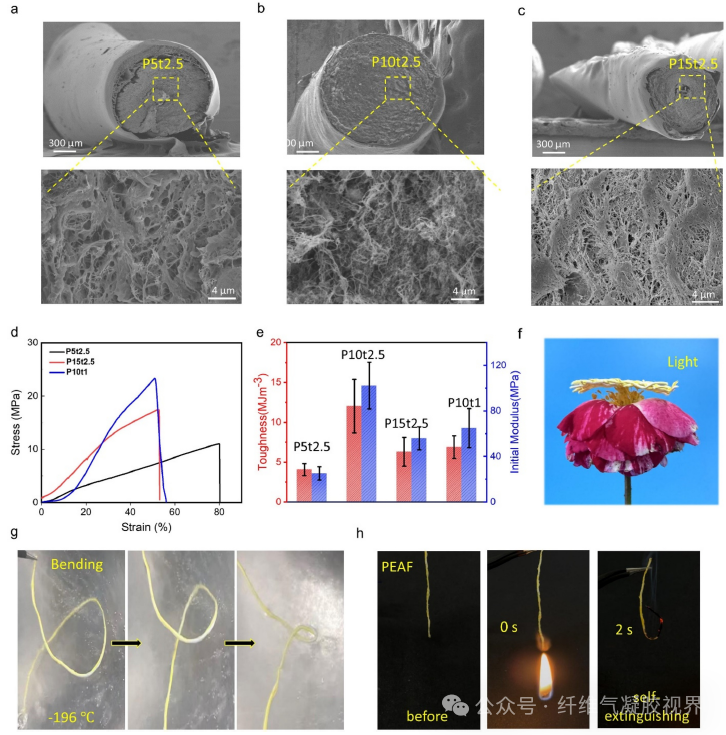

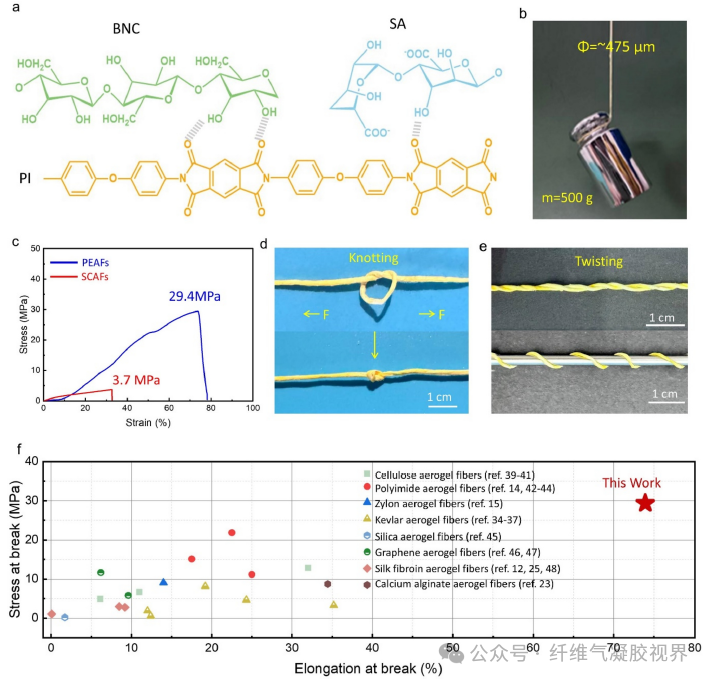

      图2. PEAF 的力学性能。
      图3. PEAF 的结构优化与环境稳定性。

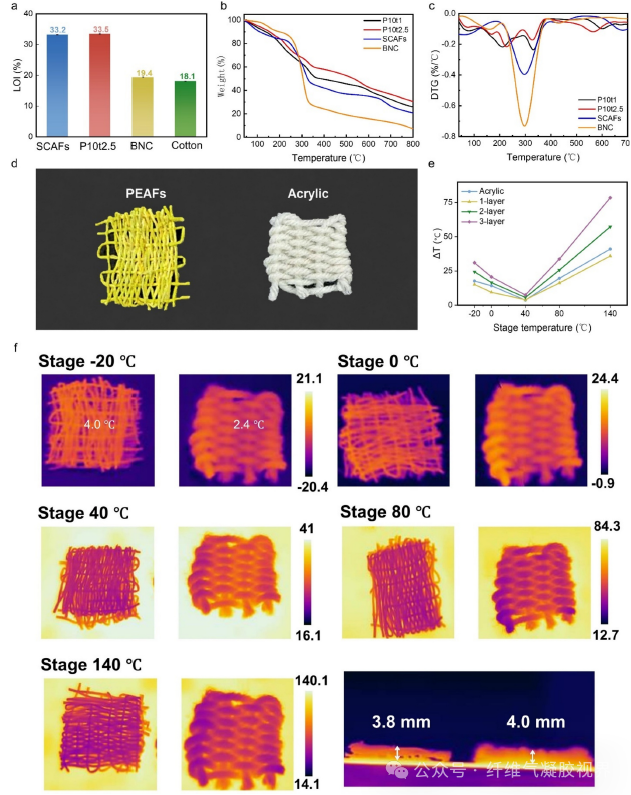

      图4. PEAF 织物的阻燃、热稳定与隔热性能。

      原文链接:

      https://www.sciencedirect.com/science/article/pii/S1385894726100783

      免责声明:素材来源于网络,仅供学术交流,侵删。由于小编水平有限,文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿,请联系我们

      返回列表
