科隆电子材料气凝胶 | 科隆材料 | 充电宝隔热材料 | 户外移动电源隔热材料 | 气凝胶隔热保温材料厂家 | 气凝胶 | 隔热材料 | 超低导热 | 气凝胶隔热膜 | 气凝胶隔热材料

苏州大学，发表于《Chemical Engineering Journal》，论文题目为《Boosting char formation in lignin aerogels via P单键N synergy: A route to flame retardancy and multifunctional performance》（《通过磷单键氮协同促进木质素气凝胶中的炭化生成：阻燃和多功能性能的路径》）。

重点

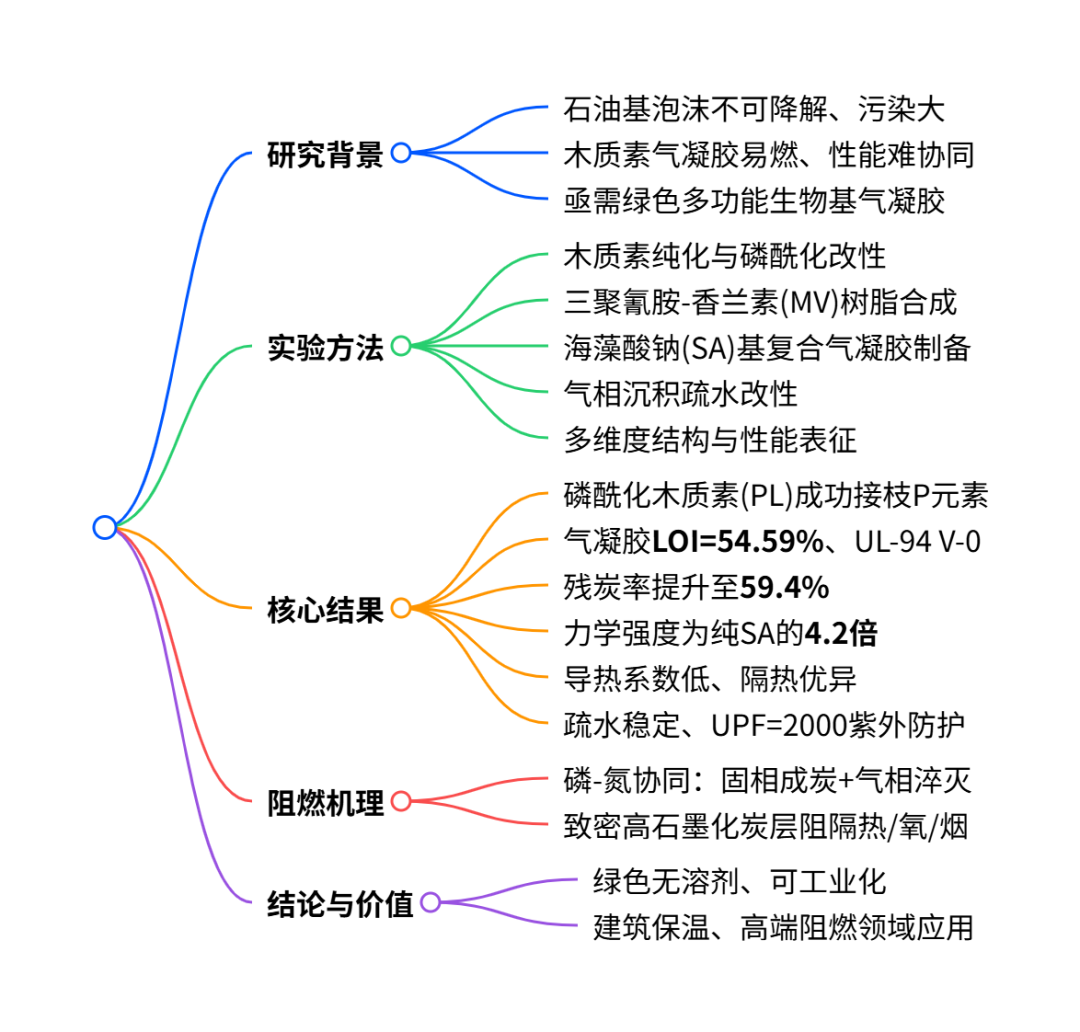

本研究通过无溶剂机械化学法对木质素进行磷酰化改性，结合三聚氰胺 - 香兰素树脂构建磷 - 氮协同阻燃体系，成功制备SA/MV-PL 木质素复合气凝胶，该气凝胶实现极限氧指数 54.59%、UL-94 V-0 级的优异阻燃性能，同时兼具高热稳定性、低导热系数、强力学性能、疏水性与紫外防护性，是可替代传统石油基泡沫的绿色高性能保温阻燃材料。

图解

图1 (a) SA/MV‑PL40 的制备示意图；(b) 磷酰化木质素的合成机理

图2 (a) 磷酰化木质素（PL）的二维氢 - 磷异核多键相关谱（¹H‑³¹P HMBC）(b) 傅里叶变换红外光谱（FT‑IR）(c) X 射线光电子能谱（XPS）(d) 差示扫描量热曲线（DSC）(e) 热重分析曲线（TGA）(f) 热重微分曲线（DTG）

图3 (a) 不同气凝胶样品的热重分析（TGA）曲线；(b) 热重微分（DTG）曲线(c) 海藻酸钠（SA）与 SA/MV‑PL40 样品的傅里叶变换红外光谱（FT‑IR）(d) 纯 SA、SA/MV 及 SA/MV‑PL40 的 O1s X 射线光电子能谱（XPS）(e) SA/MV‑PL40 的 P2p X 射线光电子能谱（XPS）(f) SA/MV 与 SA/MV‑PL40 的 N1s X 射线光电子能谱（XPS）

图4 (a) 纯海藻酸钠（SA）和 (b) SA/MV‑PL40 的三维热重‑红外联用（3D TG‑IR）光谱；(c) 纯 SA 和 (d) SA/MV‑PL40 在不同温度下产生挥发物的红外（FTIR）光谱。

图5 (a) 实物照片与扫描电镜（SEM）照片(b) 气凝胶放置在花朵上的照片(c) 展示 SA/MV-PL40 强度的实物照片(d) 轴向与 (e) 径向压缩应力 - 应变曲线（n≥3）(f) 轴向压缩循环曲线（n≥3）(g) 加热过程中不同材料表面温度分布的红外热像图(h) 表面温度汇总图

图6 (a) 垂直燃烧测试(b)、(c) 极限氧指数（LOI）对比(d) 热释放速率（HRR）曲线(e) 总热释放量（THR）曲线(f) 性能对比雷达图(g) 产烟速率（SPR）曲线(h) 垂直燃烧后的扫描电镜（SEM）照片(i) 纯海藻酸钠（SA）与 (j) SA/MV‑PL40 的拉曼光谱

原文链接：https://doi.org/10.1016/j.cej.2026.176818

免责声明：素材来源于网络，仅供学术交流，侵删。由于小编水平有限，文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿，请联系我们
