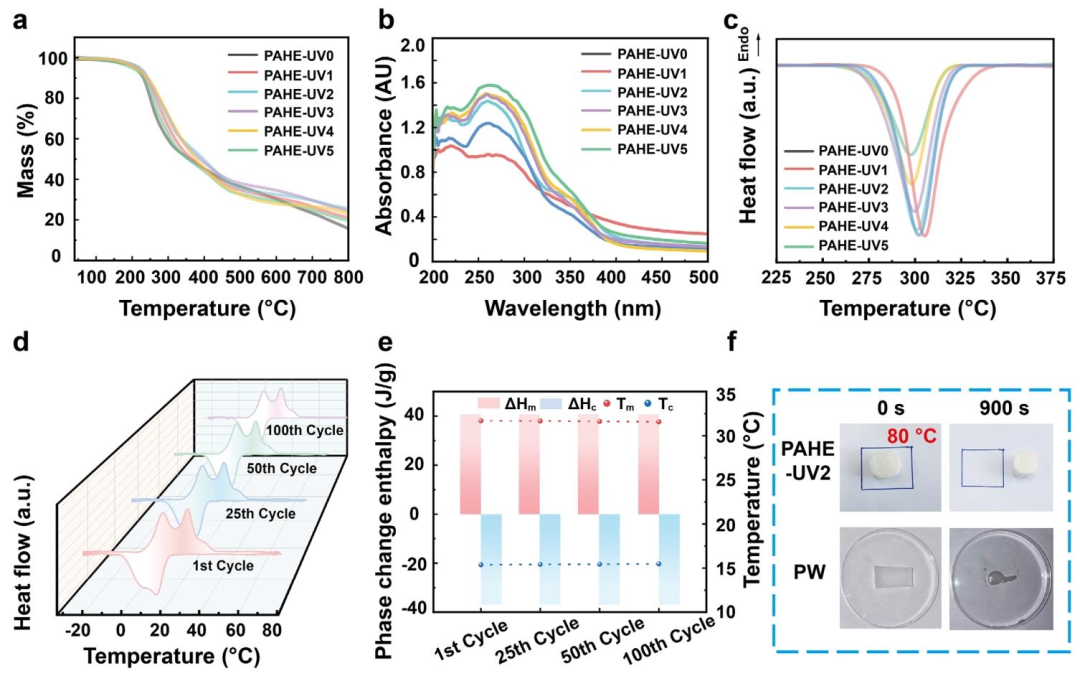

图3 PSE2‑SO₃⁻的道南效应与脱盐性能(a) PAHE-UV0 至 PAHE-UV5 样品的热重分析（TGA）曲线。(c) 差示扫描量热（DSC）曲线，展示不同交联程度下聚丙烯腈（PAN）环化行为的演变。(d) PAHE-UV2 样品经 100 次 DSC 熔融 - 结晶循环测试，体现优异的热循环稳定性。(e) PAHE-UV2 的相变焓与转变温度，显示 100 次循环后熔融焓（ΔHₘ）、结晶焓（ΔHc）、熔融温度（Tₘ）与结晶温度（Tc）几乎无变化。(f) UV 交联 PAHE-UV2 气凝胶与石蜡在 80℃下加热 900 秒的实物对比，突出该材料无泄漏的固 - 固相变特性。

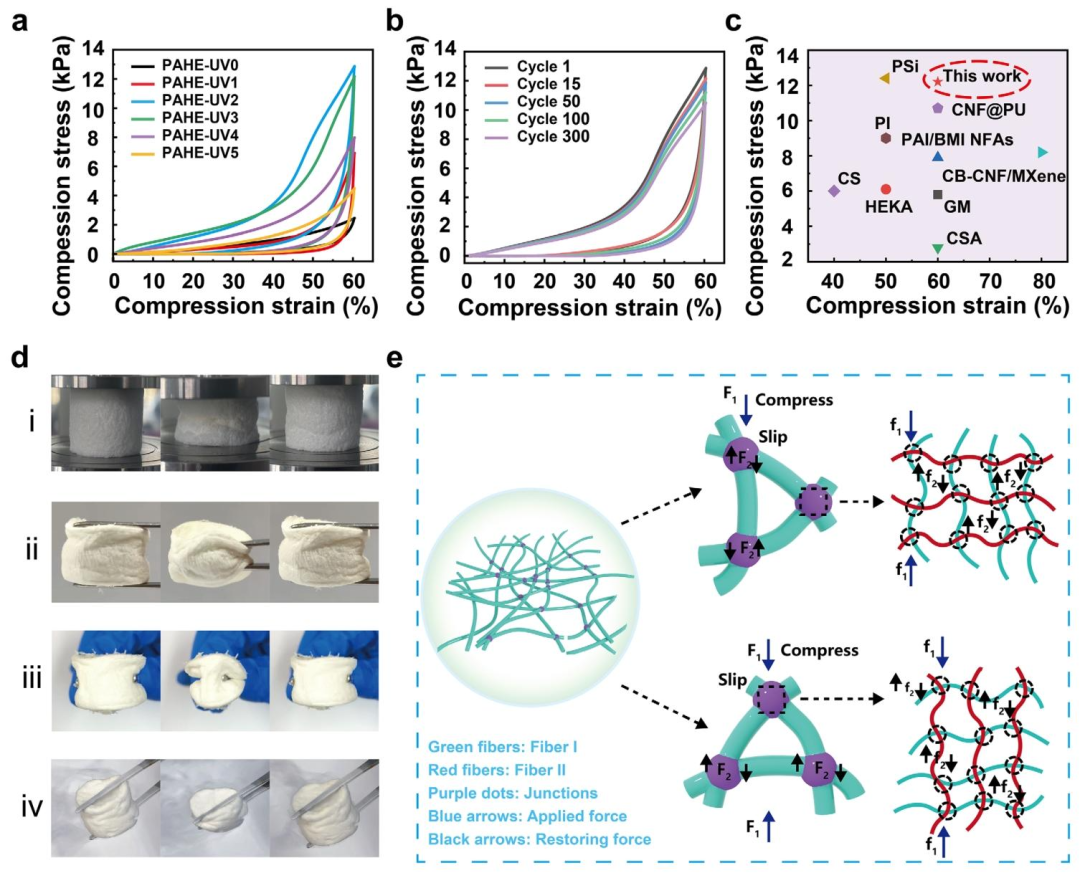

图4 PAHE 气凝胶的力学性能与回弹性(a) PAHE 气凝胶在 60% 应变下的压缩应力 - 应变曲线。(b) 300 次循环加载 - 卸载曲线，展现出优异的抗疲劳性能。(c) 与已报道气凝胶的循环压缩性能对比。(d) 实物照片展示其在多种条件下的强弹性回复能力：(i) 单轴压缩 - 释放；(ii) 纵向压缩；(iii) 横向压缩；(iv) 浸入液氮 30 秒后压缩。(e) 纵向与横向载荷下的应力分布示意图，突出气凝胶网络的各向同性回弹性。示意图中，绿色和红色曲线分别代表纤维 I 与纤维 II，代表不同取向的纤维而非不同种类纤维；紫色圆点表示纤维节点；蓝色箭头表示施加的外力；黑色箭头表示回复力。

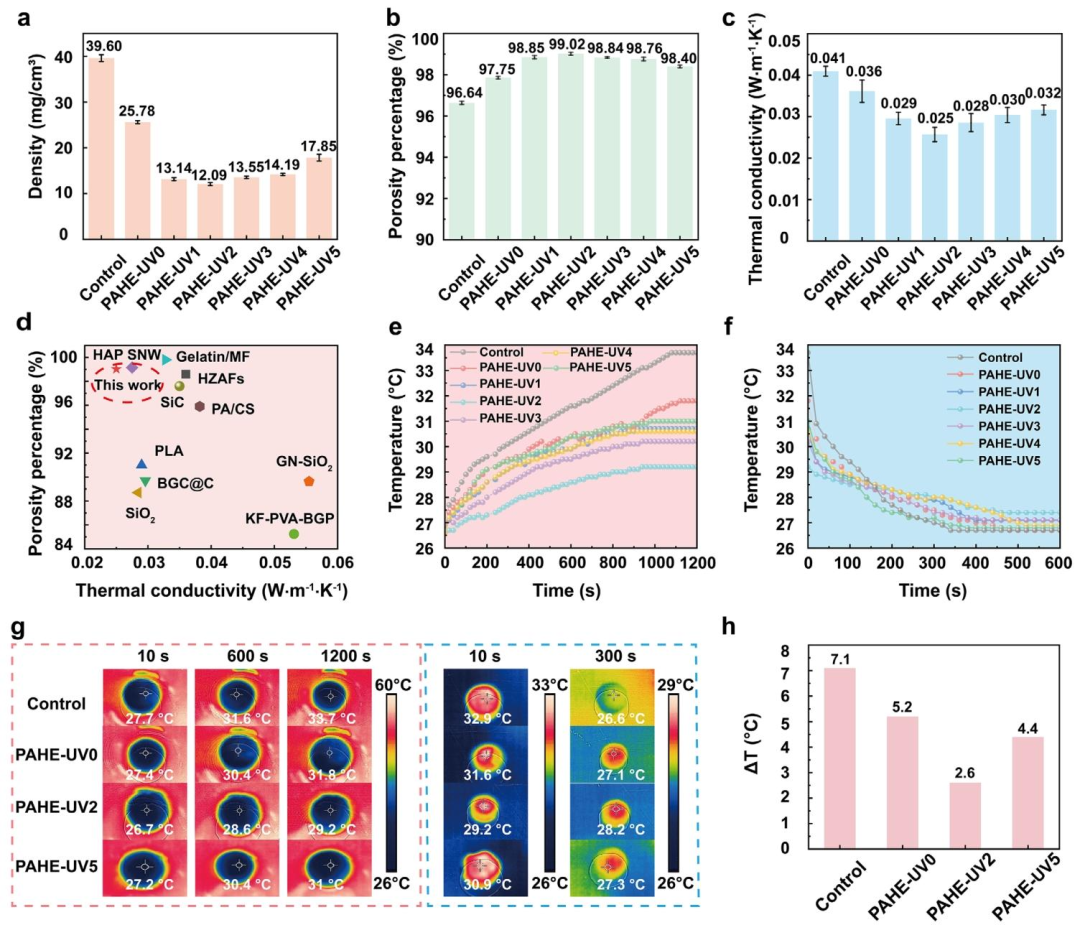

图5 不同 ABP 含量的 PAHE 气凝胶的密度、孔隙率及热 - 力学性能(a) PAHE 气凝胶的密度，附带实物照片突出其超轻特性。(b) 孔隙率。(c) 热导率。(d) 与文献报道气凝胶的孔隙率和热导率对比。(e, f) 不同 ABP 添加量的 PAHE 气凝胶的升温与降温曲线。(g) 在 60℃热台上的升温和降温曲线，用以说明热响应行为。(h) 加热前后的温度差值，证实紫外交联 PAHE 气凝胶具有优异的隔热性能。

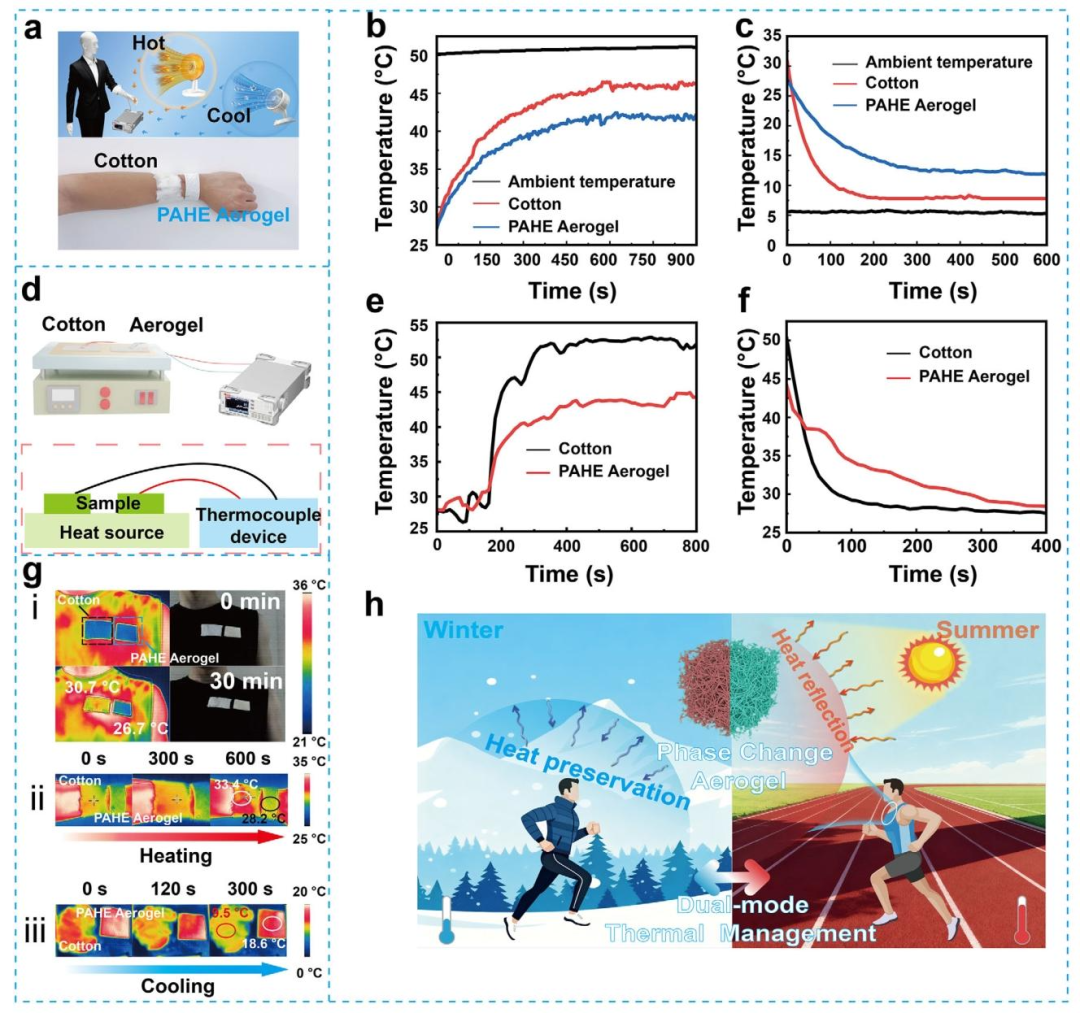

图 6 薄层 PAHE‑UV2 气凝胶与棉布的热管理性能对比(a) PAHE‑UV2 气凝胶在高温与低温环境下贴附于人体手臂的应用示意图。(b, c) 升温和降温曲线，证明 PAHE‑UV2 相比棉布具有更优异的温度调控能力。(d) 热台测试装置示意图。(e) 在 60℃热台上的升温曲线，表明 PAHE‑UV2 隔热性能显著提升。(f) 撤离热源后的降温曲线，温度衰减更慢，体现出高效的储热能力。(g) 红外热成像图：(i) 加热源下，贴在衣物上的 PAHE‑UV2 与棉布的温度对比；(ii) 在人体手臂上的表面温度对比；(iii) 在冰面上的对比，证实双向热管理效果。(h) 双模式可穿戴热调控功能示意图，可实现夏季降温、冬季保温。
