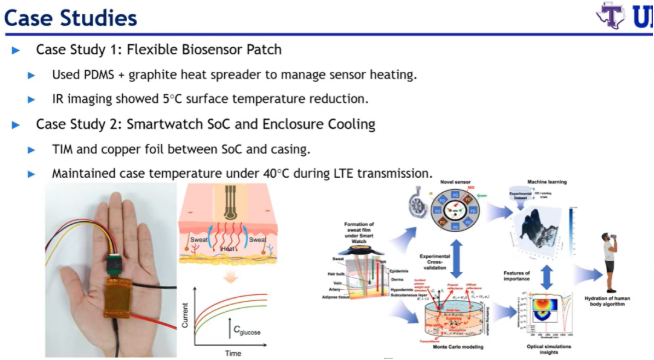

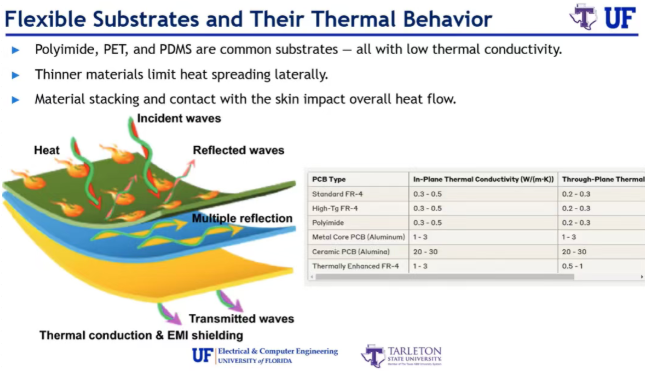

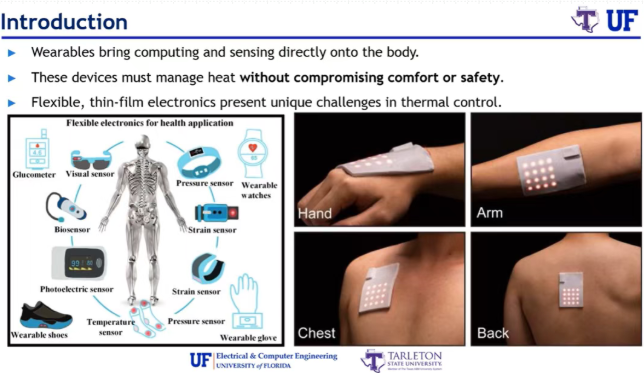

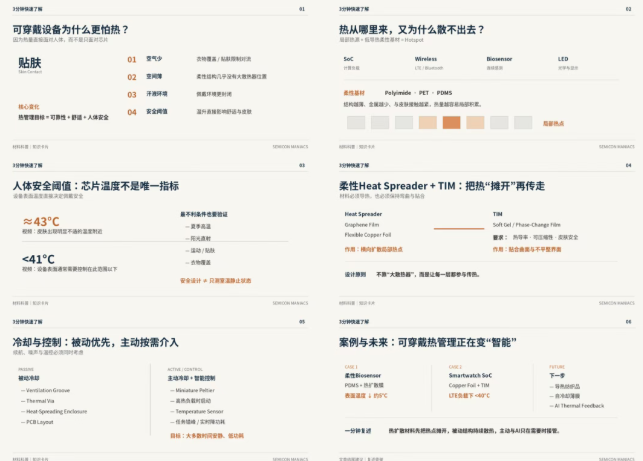

Packaging Part 19 10 - Thermal Management in Wearable and Flexible Semiconductor Electronics✅可穿戴电子直接接触人体，热管理必须同时满足器件可靠性、佩戴舒适性和皮肤安全。✅视频给出的关键安全信息是：约43°C附近会出现明显不适，而设备表面通常需要控制在41°C以下。✅聚酰亚胺、PET、PDMS等柔性基材散热能力有限，SoC、无线通信、生物传感器和LED容易形成局部热点。✅石墨烯膜、柔性铜箔、软性TIM与被动结构，是在不牺牲柔性的前提下扩散热量的主要工具。✅未来方向包括柔性主动冷却、导热纺织品、自冷却薄膜以及AI驱动的实时热反馈。可穿戴电子的热管理和传统电脑完全不同。智能手表、柔性生物传感器和耳机等设备直接贴近人体，热量不只影响芯片性能，也会影响皮肤舒适和安全。衣物覆盖、汗液环境以及有限空气流动，还会进一步把热困在设备与皮肤之间。柔性设备通常建立在很薄的聚合物基材上。视频列举聚酰亚胺、PET和PDMS等材料，这些结构的热扩散能力有限；同时，SoC、无线通信模块、生物传感器和LED又集中在很小空间。LTE或Bluetooth数据传输等高负载操作，会让局部温升更加明显。人体安全因此成为直接设计指标。视频给出的信息是：皮肤在约43°C附近会出现明显疼痛或不适反应，而为了降低刺激或灼伤风险，设备表面温度通常需要控制在41°C以下。夏季高温、阳光直射和运动等最不利条件，也必须纳入验证。在没有空间安装大型散热器的情况下，工程师会用薄型Heat Spreader把热摊开，例如石墨烯膜和柔性铜箔。曲面器件还需要柔软、可压缩的TIM来填充界面，并在热峰值时使用相变薄膜。被动冷却仍是第一道防线，包括通风沟槽、热通孔和具有热扩散能力的外壳结构。主动冷却则只在需要时介入。视频提到微型Peltier元件以及薄型主动冷却原型，设计目标是在高热负载时启动，而平时保持被动、安静并节省电池。FEA、红外成像、嵌入式温度传感器和仿真皮肤模型用于预测并验证热分布；电路层面还可以分散高发热器件、错开高功耗任务，并根据实时温度调整任务时序。视频的两个案例进一步说明了效果：柔性生物传感器贴片使用PDMS和热扩散膜后，表面温度降低约5°C；智能手表在SoC与外壳之间加入铜箔和TIM，在LTE传输过程中仍把外壳温度维持在40°C以下。下一步则是导热纺织品、自冷却薄膜和AI热反馈。- 可穿戴设备散热的第一约束不是芯片本身，而是人体皮肤安全与舒适。
- 薄型柔性基材、有限空气流动和局部高功耗器件共同制造热点。
- 石墨烯膜、柔性铜箔和TIM负责在保持柔性的同时把热量摊开。
- 被动冷却优先，主动冷却只在高热负载时介入，以保护续航和安静运行。
- 未来会进一步结合导热纺织品、自冷却薄膜和AI实时热反馈。

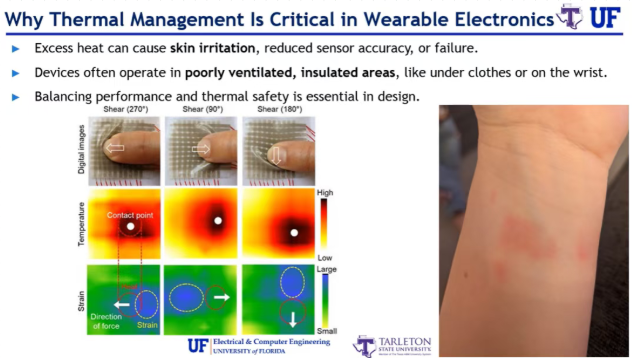

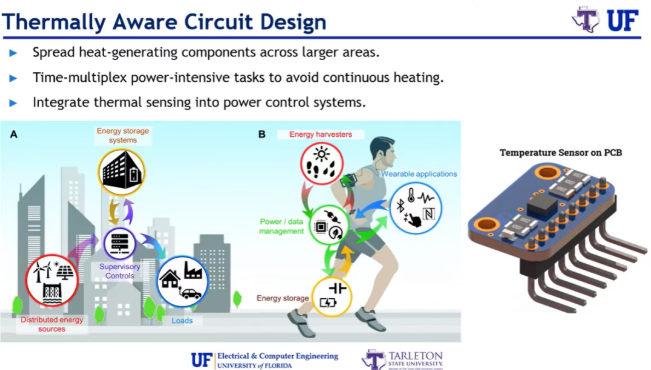

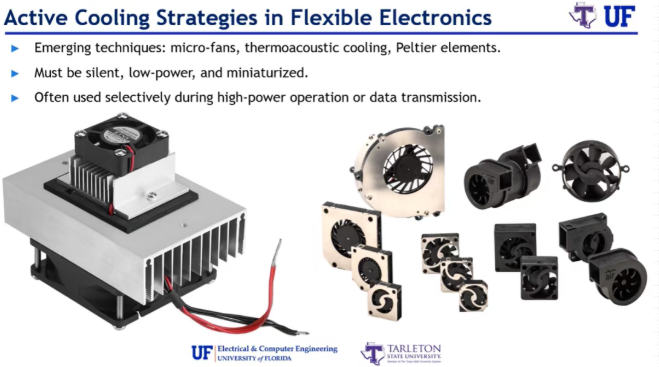

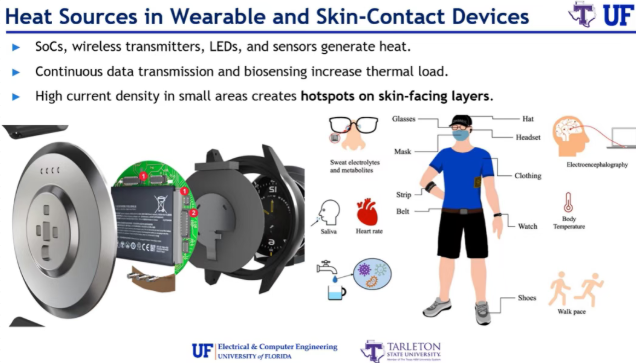

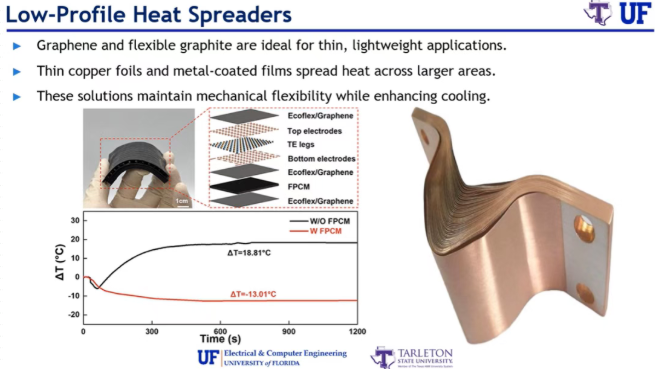

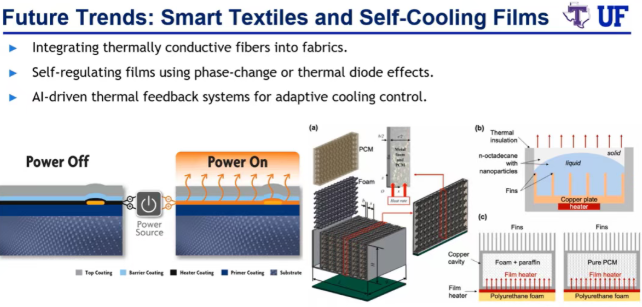

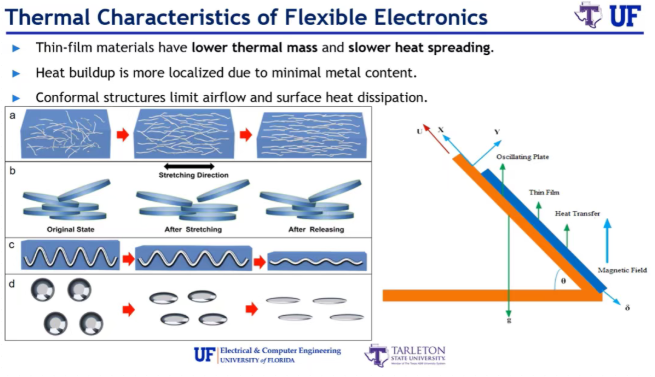

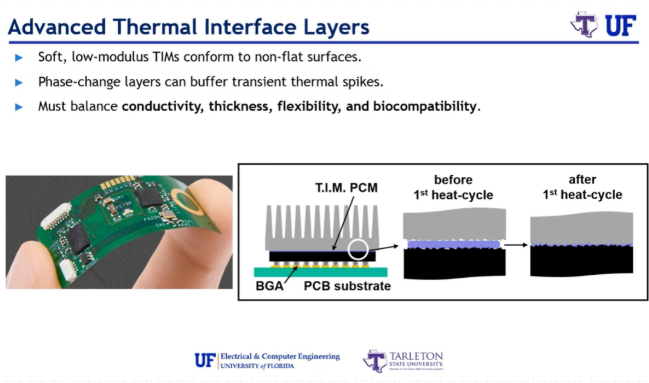

这类设备直接贴近人体皮肤，因此热设计不仅影响电子可靠性，还必须考虑舒适、安全和生物相容性。衣物覆盖、汗液环境以及有限空气流动，会让热量更容易滞留在设备与皮肤之间。即使温升并不大，也可能造成佩戴不适、传感器漂移或器件故障，因此可穿戴产品必须把热安全放到设计前期，而不是作为最后补救。视频列举聚酰亚胺、PET和PDMS等柔性材料。它们构成的薄膜结构热扩散能力有限，同时可用金属和结构体积也很受约束。基材厚度、与皮肤的接触状态以及环境温度，都会改变热量的传播方式，因此材料选择本身就是热设计的一部分。主要热源包括SoC、无线通信模块、生物传感器和LED。智能手表、耳机等产品中，这些器件往往集中在很小区域。LTE或Bluetooth等数据传输会进一步增加瞬时热负载，因此即使是小芯片，也可能产生人体可以明显感觉到的温升。视频给出的信息是，皮肤在约43°C附近会出现明显疼痛或不适反应，而设备表面温度通常需要控制在41°C以下，以降低刺激和灼伤风险。夏季高温、阳光直射和运动等最不利条件都必须加入热验证，而不能只在室温静止条件下测试。工程师会使用薄型、可弯曲的均热材料，把局部热点的热量扩散到更大区域。视频展示了石墨烯膜集成到智能贴片中的方案。另一种方式是在外壳内部加入柔性铜箔，在不明显破坏产品柔性的情况下改善温度均匀性。可穿戴TIM需要贴合弯曲、不平整而且较为脆弱的表面。视频展示了柔软凝胶状TIM，也提到用于热峰值的相变薄膜。材料必须同时考虑热导率、可压缩性以及皮肤安全，而不是单纯追求最高导热性能。视频列举通风沟槽、热通孔和热扩散外壳等被动方案。因为几乎没有空间放置大型风扇和散热器，所以PCB布局与外壳几何都必须参与热管理。被动方案不增加额外冷却功耗，也不会引入机械噪声，因此可以保护电池续航并保持安静运行。微型Peltier元件能够主动搬运热量，但会消耗电力，因此需要谨慎管理。视频还提到薄型主动冷却原型。整体思路是只在高热负载时启动主动方案，而大多数时间继续依赖被动散热。FEA用于预测热量如何穿过薄型柔性结构，红外相机、嵌入式温度传感器和仿真皮肤模型用于验证结果。电路设计还可以把高发热器件分散布置、错开高功耗任务，并利用温度传感器实时调整任务时序和功耗。柔性生物传感器贴片使用PDMS和热扩散膜后，视频案例显示表面温度降低约5°C，并改善皮肤安全和传感器准确性。智能手表则在SoC和外壳之间加入铜箔与TIM，在LTE数据传输期间把外壳温度维持在40°C以下。视频提到导热纺织品和自冷却薄膜。导电纱线可以把热量沿织物扩散，而相变或类似热二极管行为的薄膜可用于调节温度。结合AI控制的热反馈后，未来设备可以根据环境、人体状态和当前任务动态调整热策略。 | |
|---|
| |
|---|
| |
|---|
| |
|---|
| SoC / Wireless Radio / Biosensor / LED |
|---|
| Graphene Film / Flexible Copper Foil |
|---|
| |
|---|

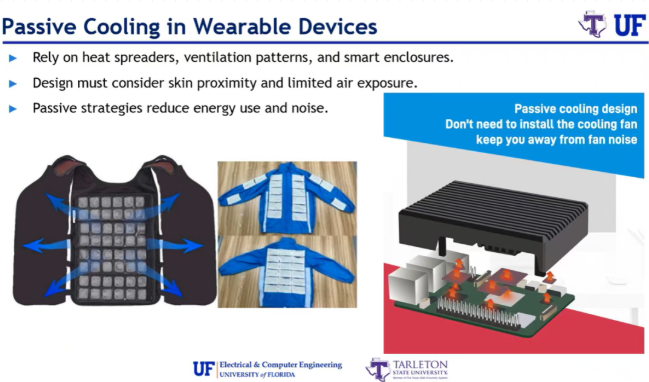

| Ventilation Groove / Thermal Via / Heat-Spreading Enclosure |
|---|
| Miniature Peltier / Thin Active Cooling Prototype |
|---|

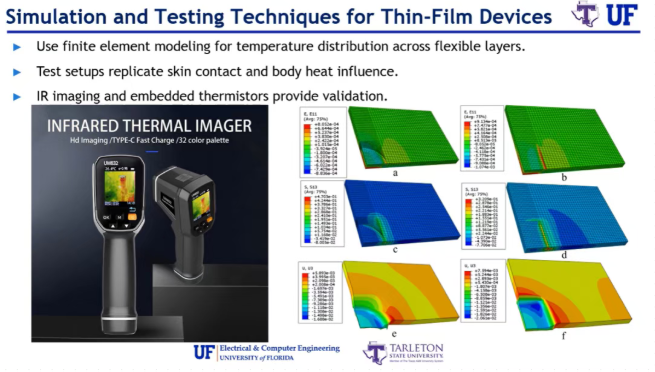

| FEA / IR Imaging / Temperature Sensor / Synthetic Skin Simulator |
|---|
| |
|---|
| Smartwatch LTE负载下外壳温度保持40°C以下 |
|---|
| Conductive Textile / Self-Cooling Film / AI Thermal Feedback |
|---|
发热器件产生热量→柔性基材局部积热→Heat Spreader横向扩散→TIM改善界面传热→被动结构持续散热→高热负载时主动冷却→温度传感器与AI动态调节- 为什么可穿戴电子的热管理比传统电子更关注人体安全？
- 因为设备直接贴近皮肤，温升会直接影响舒适、刺激/灼伤风险和传感器表现。

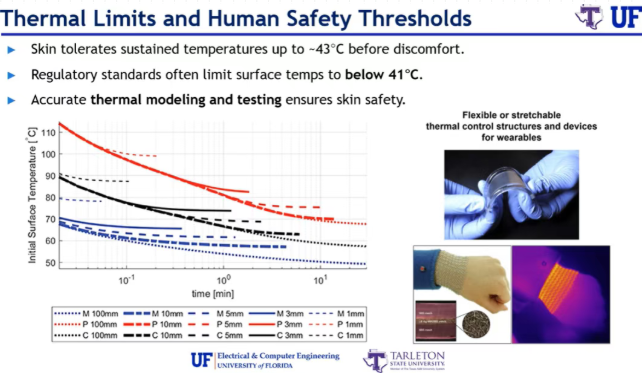

- 视频给出约43°C附近会出现明显不适，而设备表面通常需要控制在41°C以下。
- 石墨烯膜和柔性铜箔用于横向扩散热量，TIM用于填充曲面接触界面的微小间隙并改善传热。
- 因为主动冷却会消耗额外电力；视频的思路是高热负载时介入，其余时间依赖被动方案，以保护续航和安静运行。
- 案例显示简单热扩散材料也能明显降低表面温度；未来则会走向导热纺织品、自冷却薄膜和AI实时热反馈。
