国内相关研究人员基于聚甲基氢硅氧烷（PHMS）为前驱体、四乙烯基环四硅氧烷（D4Vi）为交联剂，通过溶剂热反应+冷冻干燥+热解工艺，制备出具有定向蜂窝状多孔结构的Si-O-C 气凝胶。该款材料密度极低，仅为传统陶瓷的 1/10~1/5，更加接近空气密度（0.089 g/cm³）。相较于传统SiOC 气凝胶的 “珍珠链” 结构，定向蜂窝结构显著减少了热传导路径，1400℃氩气环境下处理 2 小时，材料尺寸收缩仅 3%-4%，孔结构保持完整，密度微降至 0.073-0.077 g/cm³，热导率仅上升至0.070-0.075 W・m⁻¹・K⁻¹。

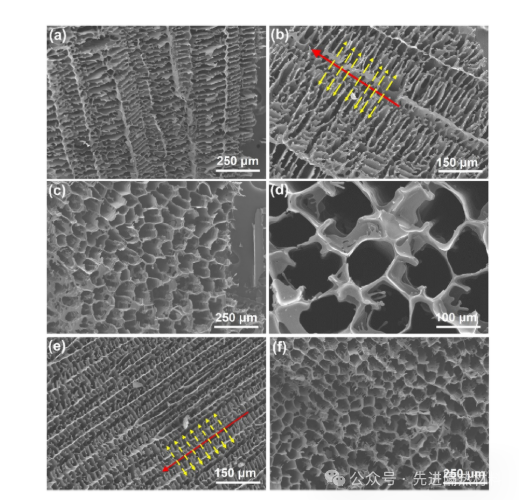

                          Si-O-C陶瓷气凝胶定向蜂窝结构

    该研究突破了SiO₂气凝胶的使用温度限制（ SiO₂气凝胶长期使用温度低于650℃），未来或将在新能源气出隔热、石油化工保温等领域具有更大竞争优势。

免责声明：素材来源于网络，仅供学术交流，侵删。由于小编水平有限，文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿，请联系我们
