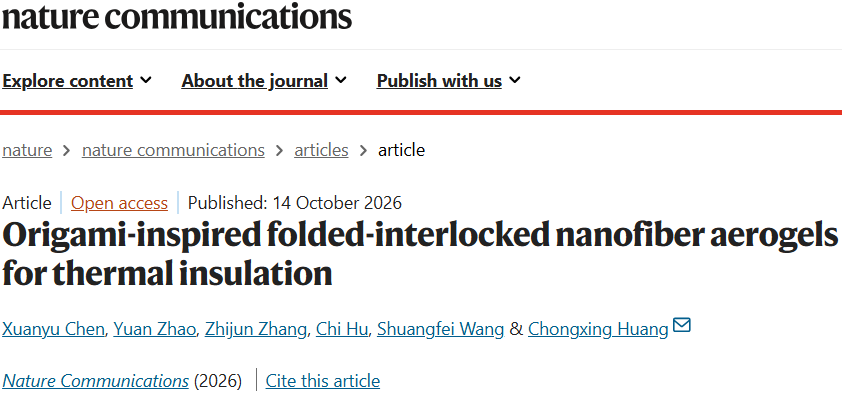

我们见过折纸千变万化的造型，但你有没有想过：古老的折纸手艺，居然可以解决航空航天隔热材料的老大难问题？

普通气凝胶一压就碎，这款新材料的核心秘密，就是折纸互锁骨架+细菌纤维素层间网络的双重设计。

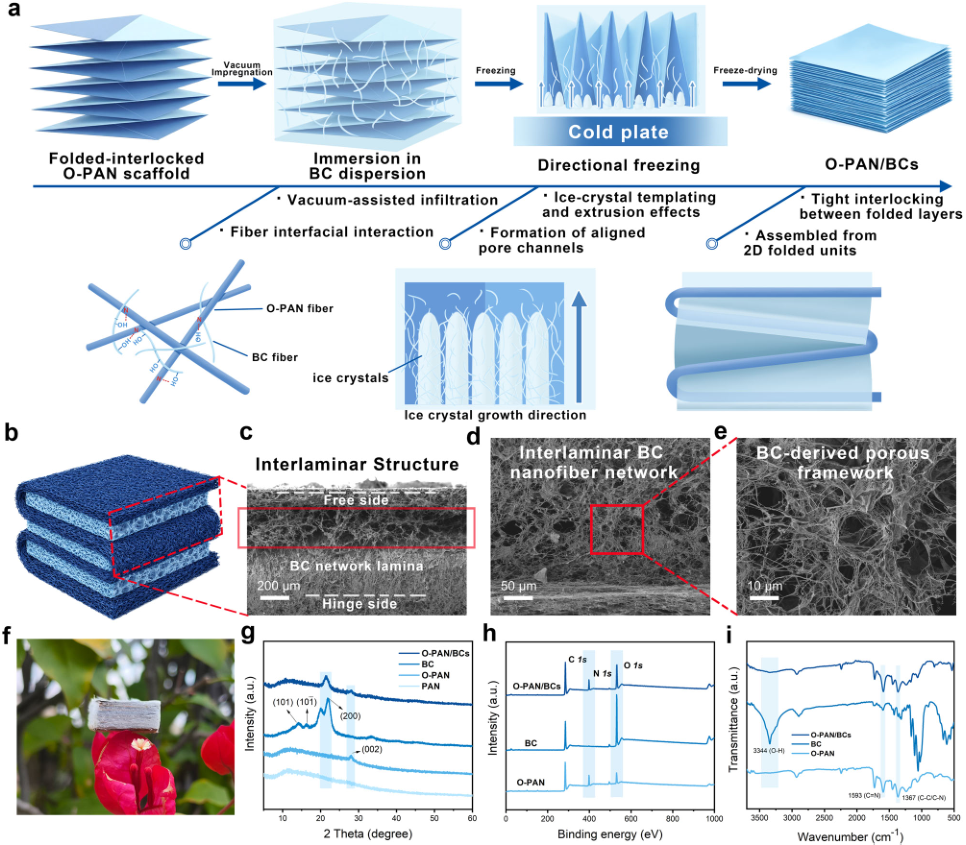

研究先制备氧化静电纺PAN纳米纤维膜，把两张薄膜模仿折纸弹簧，互相穿插折叠咬合，搭建三维互锁骨架；再将细菌纤维素（BC）通过真空浸渍灌入层间缝隙，定向冷冻干燥之后，BC纤维就在折叠夹层中生成连续多孔网络，依靠氢键把所有折叠单元牢牢“缝合”在一起。

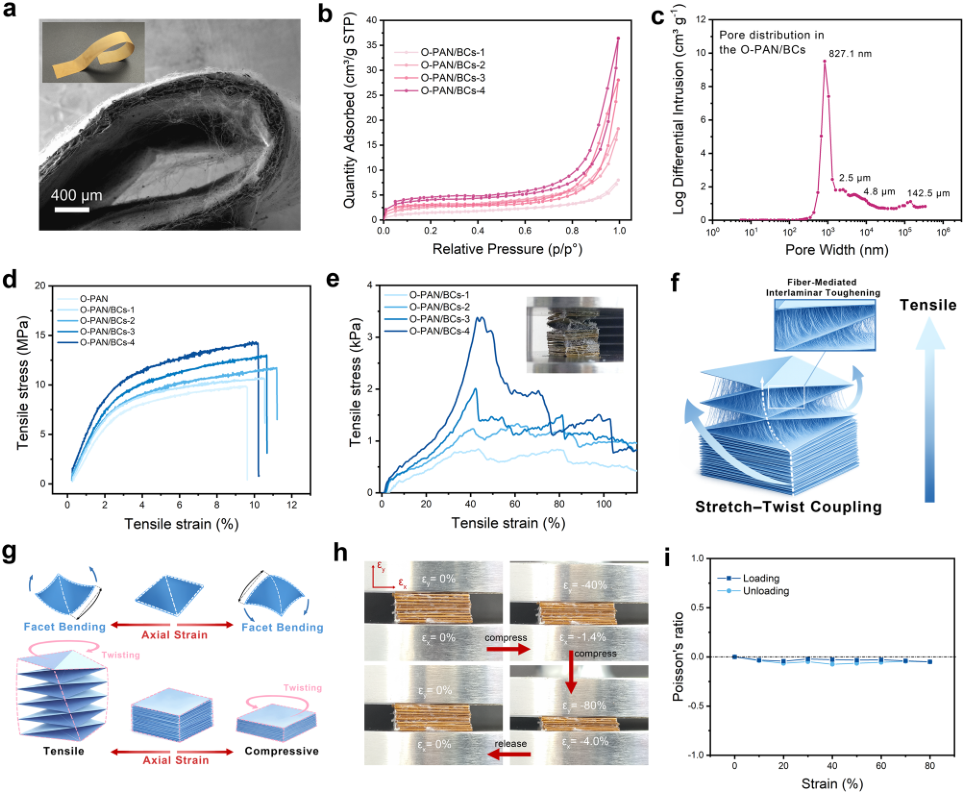

这套结构带来非常神奇的力学表现：拉伸时发生拉伸-扭转耦合效应，材料拉长的同时整体旋转，配合层间纤维增韧，可以承受40%拉伸应变才发生层间破坏；压缩80%应变时抗压强度高达548.02kPa，泊松比近乎为零，压缩几乎不会发生横向胀缩。

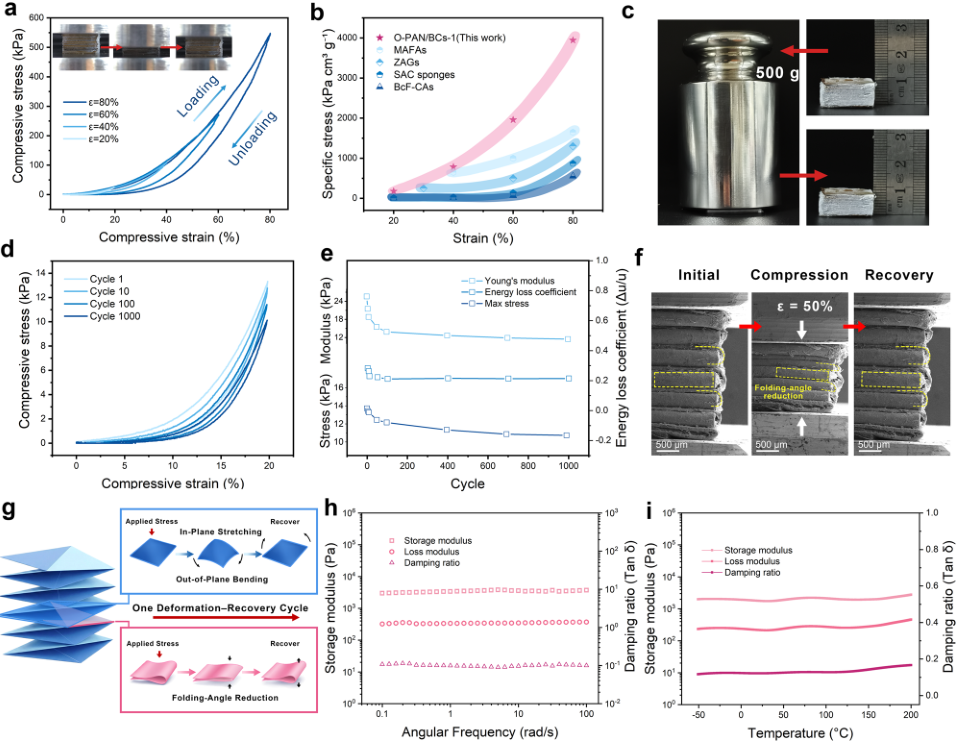

经过1000次循环压缩测试，仅仅产生12.92%的塑性变形，在-50℃~200℃宽温度区间力学性能稳定。简单来说：压得狠、拉得开，反复折腾不易坏，尺寸稳定性拉满。

力学只是基础，它的隔热逻辑同样巧妙，不只是依靠多孔困住空气，而是主动改变热量传播路径。

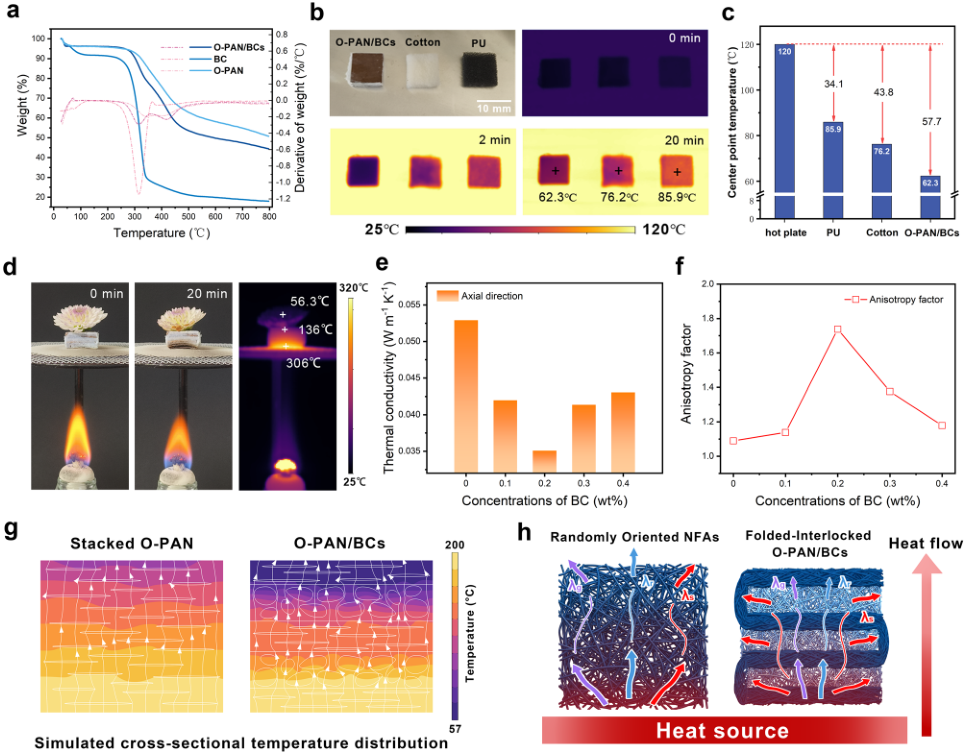

夹层内部的细菌纤维素多孔网络充当“热量分流器”：热量沿着厚度方向传入时，层间连续纤维引导大量热量向侧面横向扩散，削弱垂直方向的热穿透。当BC浓度为0.2wt%时，轴向热导率低至0.035W·m⁻¹·K⁻¹，各向异性因子1.74，热量优先横向散开，而不是直接穿透材料。

对比棉花、聚氨酯泡沫同等条件测试，它冷热两端温差更大；酒精灯火焰灼烧实验，热面温度306℃，冷面仅136℃，上方鲜花只出现轻微炭化。即便200℃高温老化48小时，热导率仅小幅上涨，依旧维持可靠隔热能力。
