折纸互锁与层间纤维：一块气凝胶怎样同时承重和隔热

轻质气凝胶常靠大量孔隙阻断热传递，可是在挤压、弯折或反复使用中，疏松骨架容易损伤。把纤维薄层叠起来可以提高强度，但层间连接弱时会剥离；把层间压得过密，又会影响回弹和隔热。Xuanyu Chen 等人的做法从纸张折叠得到启发：先把两片氧化聚丙烯腈纳米纤维膜折成互锁的弹簧形骨架，再用细菌纤维素纳米纤维填充层间，定向冷冻后形成多孔网络。外部压力由折角、薄片和层间纤维共同承担；热量则在多级孔隙与层间通道中改变传播路径。

这项设计包含两层结构分工。折叠互锁骨架决定材料受压时如何缩短、回弹，层间纤维网络则连接相邻折片并调节热流。论文分别用显微结构、拉伸与剥离、循环压缩、热板对比和热传递模拟追踪这两个作用。最终得到的 O-PAN/BCs不是一张单纯卷起来的薄膜，而是由两组相互穿插的折叠单元和层间多孔网络组装成的三维气凝胶。

两片纤维膜如何变成互锁骨架

骨架材料是电纺聚丙烯腈（PAN）纳米纤维膜。研究者先在空气中将膜于260℃处理1.5小时，使 PAN 发生氧化和环化，得到更耐热、仍能弯折的 O-PAN。两片尺寸相同的 O-PAN 膜分别折成锯齿状，再相互穿插，形成折纸弹簧式的三维骨架。互锁让一片膜的折边制约另一片膜的运动，压缩时整体不再只靠层与层之间简单接触来传力。

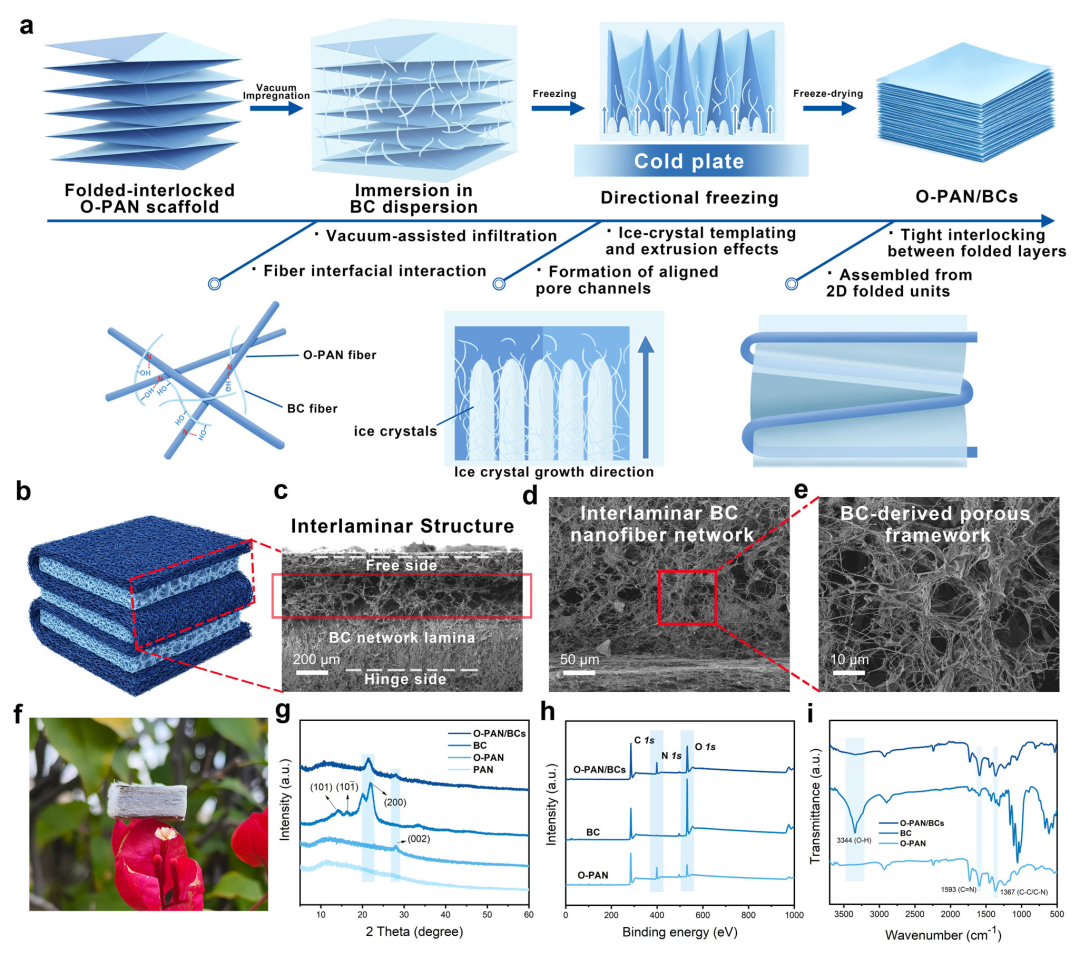

接着，研究者把折好的骨架浸入细菌纤维素（BC）分散液，借助真空使纳米纤维进入折片间隙。定向冷冻时，冰晶沿一个方向生长，把 BC 纤维挤到冰晶之间；冻干移去冰晶后，层间留下被 BC 连接的孔道。图1的工艺示意与截面电镜把这一步串了起来：从平面膜、互锁骨架、浸渍，到含有 BC 网络的多层整体。放在花瓣上的样品显示材料很轻，图中该试样密度为0.149 g/cm³。

层间并非均匀填满。显微图把结构分为能相对自由变形的一侧、折叠形成的铰链侧，以及两侧之间的 BC 网络层。后者像纤维桥，把相邻折片连起来；氧化 PAN 与 BC 之间的氢键也帮助纤维贴附。论文通过衍射、表面元素和红外光谱检查两种组分及氧化、纤维相互作用。这样的结构分区很关键：折角需要运动空间，层间又需要足够连接，才能在压缩时既允许形变，也抑制脱层。

拉伸会扭转，压缩却几乎不向外鼓

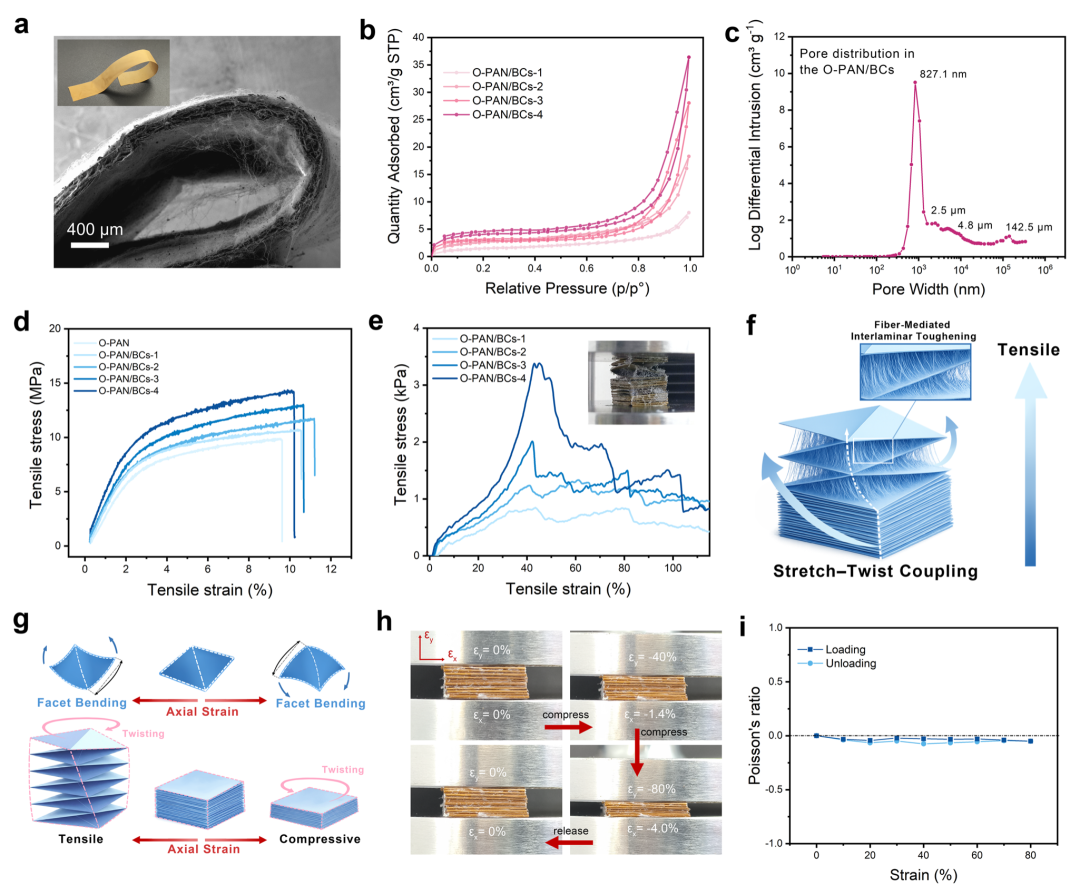

折纸骨架首先要经得住实际折叠。图2a中的 O-PAN 膜在大幅折弯后仍保持纤维结构；氮气吸附和压汞测量显示，BC 加入后出现微孔、介孔与更大的层间孔喉。研究者调节 BC 分散液浓度，得到 O-PAN/BCs-1 至 -4 系列。BC 越多，层间纤维通常越密，拉伸与层间剥离时可传递更多载荷；浓度过高也会压缩折片自由变形的空间。这为后面的不同样品性能差异提供了结构原因。

图2d、e记录拉伸和剥离。与无 BC 的 O-PAN 骨架相比，加入 BC 后的拉伸强度提高；浓度最高的 O-PAN/BCs-4 达到14.37 MPa，断裂伸长超过10%。在层间剥离测试中，这一组的最大剥离强度达到3.38 kPa，各组样品发生层间失效时的拉伸应变接近40%。整体拉伸强度描述复合骨架承受轴向力的能力，剥离强度则专门描述层与层之间的连接。

互锁折片还带来一种特别的运动方式。轴向拉伸时，两组相互穿插的折片既要变长，又要保持几何相容，整体会伴随扭转；轴向压缩时，扭转方向相反。局部薄片同时发生面内拉伸与面外弯曲，折角则随载荷变化。图2h、i中，压缩0–80%时横向应变最低约为−4%，泊松比在加载和卸载中都接近零，约为−0.05。材料高度缩短时，侧面宽度变化较小；这是折片与扭转自由度共同作用的结果。

高压缩承载和一千次循环来自不同配方

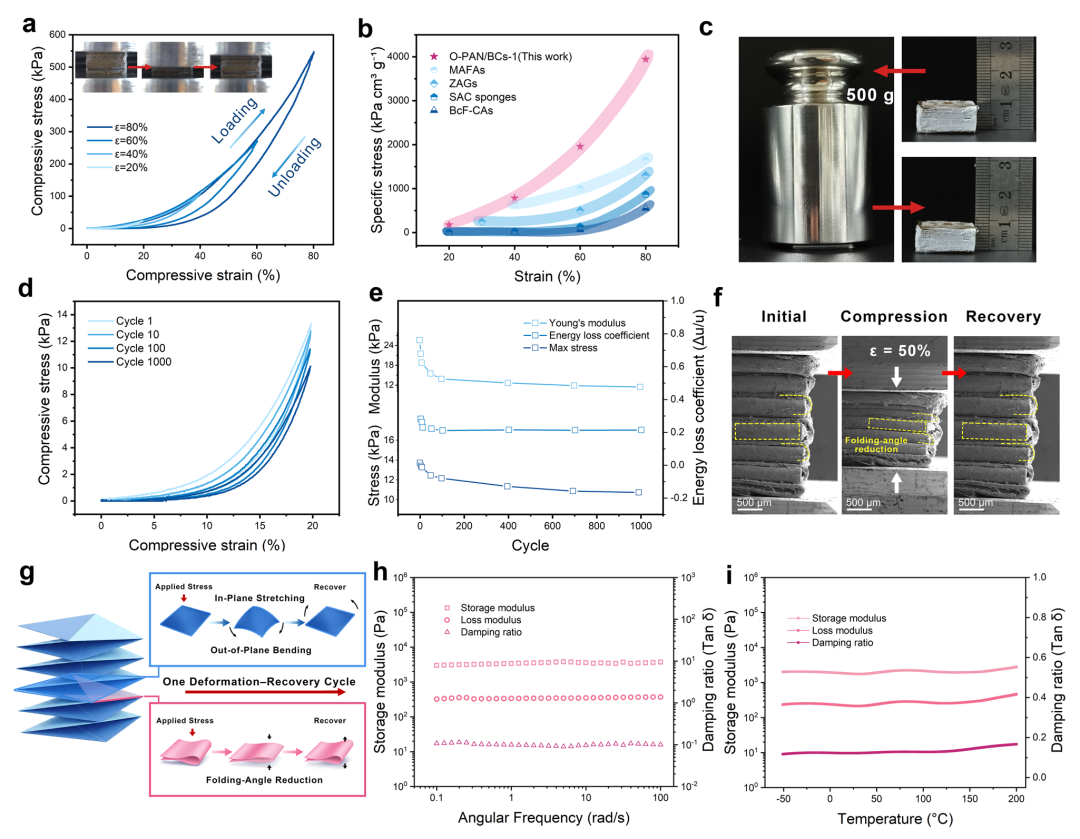

图3把折纸几何带来的力学表现进一步量化。O-PAN/BCs-1 在80%压缩应变下应力达到548.02 kPa，卸载时应力较平滑地释放。图3c的试样还支撑了500克砝码，卸载后外形没有明显塌陷。压缩时，铰链侧折角减小，折片从倾斜状态逐步转向面对面承载；图3f的原位电镜展示了50%压缩与卸载后折角的往返变化。这些观察将宏观回弹同具体折片运动联系起来。

循环测试采用综合承载与恢复表现较均衡的 O-PAN/BCs-2。在每次20%压缩应变下循环1000次后，材料残余塑性形变为12.92%；最大应力保留初始值的78.26%，杨氏模量保留44.65%。因此，“能循环回弹”包含了性能变化：每次卸载都有恢复，但长期循环后应力与模量并非完全维持起始数值。图3d、e的曲线与统计值正好把这两个层面同时呈现出来。

材料还接受了动态力学分析。O-PAN/BCs-2 在0.1–100 rad/s角频率范围内，储能模量、损耗模量和阻尼比变化较小；从−50℃升到200℃的测试里，这些指标整体也相对稳定。这里测的是规定振荡条件下的力学响应，为后续热学实验提供材料状态的参照。折纸骨架负责反复改变折角，BC 网络连接折片并阻止相邻层轻易分离，两者结合才形成较稳定的循环压缩表现。

层间孔道把热从厚度方向分流

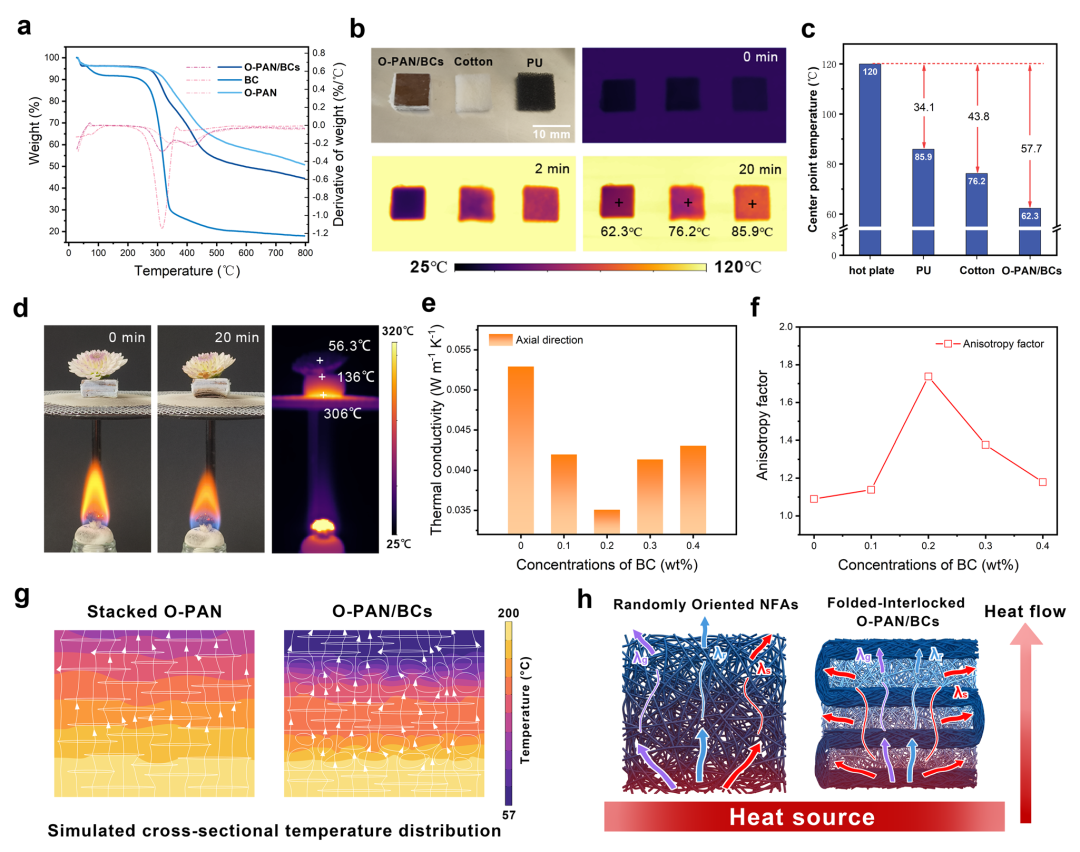

隔热测试又回到层间 BC 的另一项作用。图4e中，细菌纤维素分散液为0.2 wt%时，O-PAN/BCs-2 的轴向热导率最低，为0.035 W/(m·K)；0.1 wt%和0.4 wt%样品分别为0.042和0.043 W/(m·K)。BC 太少时，层间孔道较大，气体传热较明显；BC 太多时，纤维堆积变密，固体传热贡献升高。最佳值出现在两者之间，说明热导率不是单靠增加纤维就能一直下降。

研究者还测了径向与轴向热导率之比。O-PAN/BCs-2 的各向异性因子为1.74，表示侧向热传导强于沿厚度方向。图4g的二维模拟将简单堆叠的 O-PAN 与折叠互锁复合结构放在相同热源下，后者在层间更容易向侧面扩散热，向上穿透的热流相应减缓。图4h用示意图总结这一路径：孔隙和纤维界面延长传热路径，层间网络同时引导侧向传播。模拟解释了测得的各向异性方向，热导率数值仍来自实测。

直观对比采用相同5毫米厚的样品，放在120℃热板上。达到稳定状态时，O-PAN/BCs 冷面约62.3℃，棉约76.2℃，聚氨酯泡沫约85.9℃；与热板的温差分别为57.7℃、43.8℃和34.1℃。另一组火焰演示把白菊花放在气凝胶冷面，酒精灯从下方加热20分钟；红外图像记录热面约306℃、气凝胶冷面约136℃、花朵中心约56.3℃。这些数字来自不同热源与摆放方式，分别展示热板定量比较和火焰下的局部保护现象。

在200℃空气中放置48小时后，O-PAN/BCs-2 的轴向热导率从0.035升到0.039 W/(m·K)，各向异性因子从1.74降到1.39，体积保留93.06%。这组老化结果让读者看见隔热状态随长时间加热的实际变化，也说明层间网络对侧向分流的作用会随材料状态改变。

总结

这篇论文把两种可调的结构放进同一块纳米纤维气凝胶：折纸互锁骨架用折角变化与薄片弯曲分担压缩，细菌纤维素层间网络连接折片并重排热流。图1–3从制备、孔隙、轴向运动到循环力学逐层追踪承载来源；图4再用导热、热板、火焰实验和模拟检验隔热表现。材料的关键不在于把层压得越密越好，而在于保留折片运动空间，同时让层间连接和孔道分别承担传力与隔热的工作。
