https://www.x-mol.com/paper/1933688775223230464/t
一、研究背景
1. 聚酰亚胺气凝胶的优势与应用
聚酰亚胺（PI）气凝胶凭借其轻质、隔热、阻燃等特性，已成为宇航服、航天器热防护系统及航天器天线罩等领域的重要防护材料。部分研究者将二氧化硅引入PI基体，制备出超低导热系数、隔热性能良好的复合气凝胶；另有学者制备了PI气凝胶纤维，以实现更优异的热稳定性。此外，不同的增强相也被用于提升聚酰亚胺气凝胶的性能。
2. 聚酰亚胺气凝胶面临的挑战
然而，作为有机聚合物，聚酰亚胺合成所需的有机溶剂对环境造成显著压力。同时，纯PI气凝胶的阻燃性能并不理想，限制了其在高温环境下的应用。因此，如何在保持PI气凝胶轻质、隔热优势的同时，提升其阻燃性能和力学强度，并减少环境污染，成为该领域待解决的关键问题。
3. 本研究的提出
由于PI复合气凝胶的复合性能较为单一，为使其成为多功能一体化材料，本研究在前期研究基础上，提出以PA和BNNS作为双功能增强相，结合EP，制备兼具热学与力学性能的高性能PI复合气凝胶。与传统方法相比，该设计通过PA的磷系阻燃效应和BNNS的片层阻隔效应构建阻燃双系统，显著提高阻燃效率，同时利用BNNS与PI的交联作用优化气凝胶的力学强度。此外，研究复合气凝胶隔热的微观机理，有助于不断丰富和完善隔热阻燃材料的理论体系。研究成果将有力推动航空领域隔热阻燃材料的研究与开发，减少环境污染，促进社会可持续发展。
二、关键科学问题
1. 如何利用生物基植酸（PA）与氮化硼纳米片（BNNS）协同提升PI气凝胶的阻燃与隔热性能？
2. 如何通过膨胀珍珠岩（EP）的引入优化气凝胶的孔结构并增强其力学强度？
3. 复合气凝胶在微观尺度下的气体导热机理及不同温度下的结构稳定性如何？
三、核心创新点
1. 双功能增强相设计：采用植酸（PA）与氮化硼纳米片（BNNS）作为双功能增强相，构建磷系阻燃与片层阻隔双重阻燃体系。
2. 绿色环保改性：利用生物基植酸替代部分有机溶剂，减少环境污染，同时赋予气凝胶优异的阻燃性能。
3. 多尺度结构调控：通过PA交联与BNNS插层，调控气凝胶的孔结构（介孔率）与骨架形态（从纤维状向树枝状转变）。
4. 分子动力学模拟验证：采用Materials Studio模拟N₂分子在不同温度下的扩散行为，揭示气凝胶的微观隔热机理。
四、研究内容
材料：
· 聚酰亚胺（PI）基体
· 植酸（PA）阻燃剂
· 氮化硼纳米片（BNNS）增强相
· 膨胀珍珠岩（EP）填料
· 交联剂TAB、脱水剂等
制备方法：

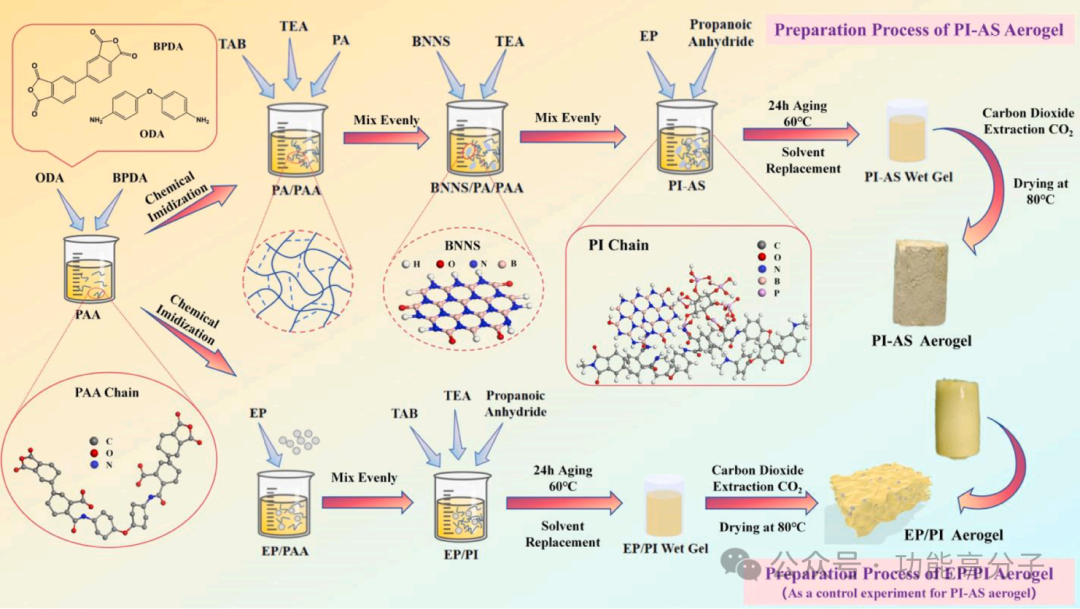

采用溶胶-凝胶法，将PA与BNNS共混后与PAA复合，经老化、溶剂交换、超临界CO₂干燥制备PI-AS气凝胶。具体流程如图所示。
结构表征：

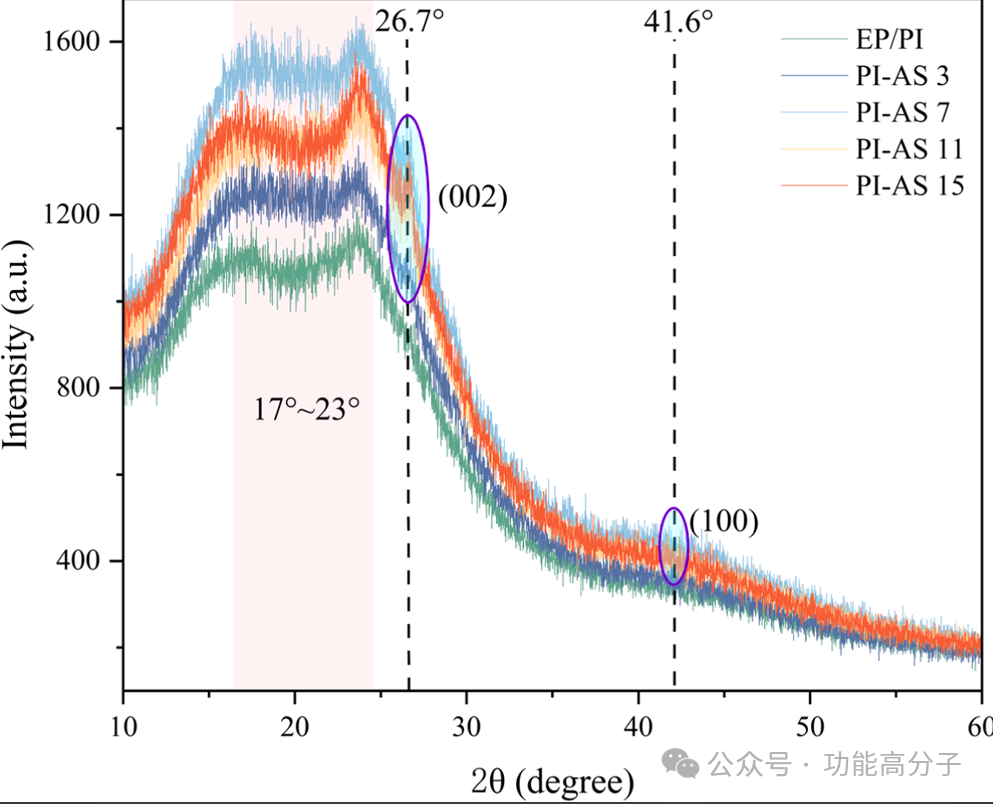

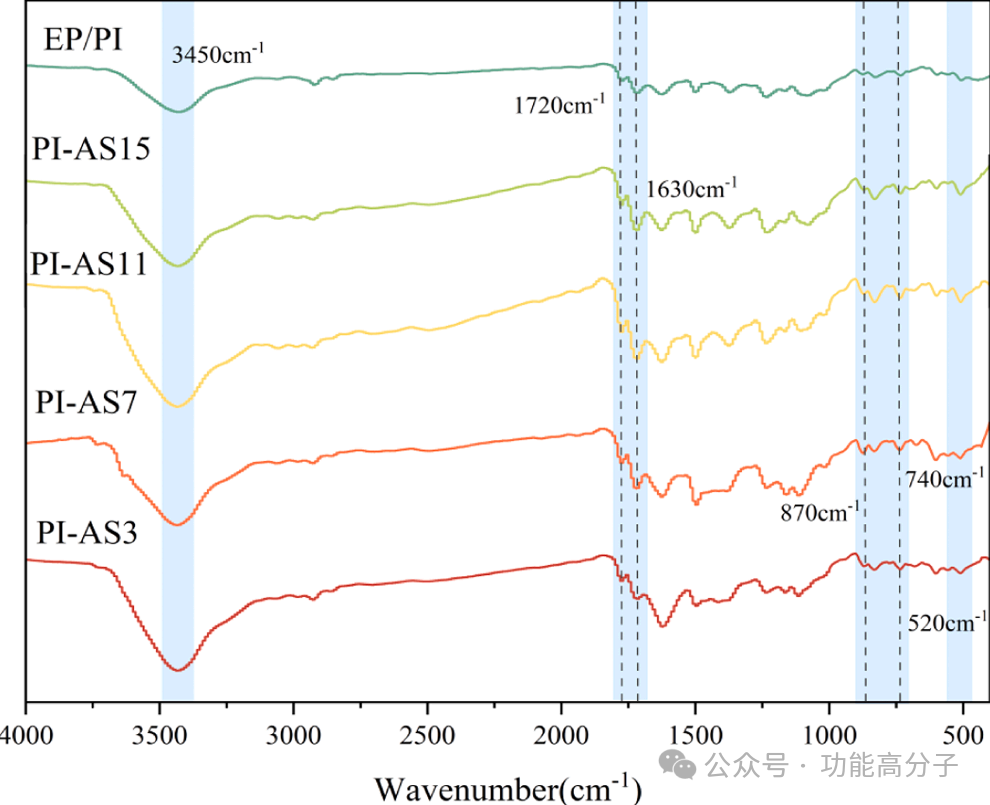

通过FT-IR确认酰亚胺环（1720 cm⁻¹、1630 cm⁻¹）、B-N键（520 cm⁻¹）及P-N键（870 cm⁻¹、740 cm⁻¹）的特征峰，证明PA与BNNS成功引入PI基体。XRD图谱显示BNNS的(002)衍射峰位于26.7°，且随BNNS浓度增加而增强，表明BNNS成功掺杂并部分插层。
微观形貌：

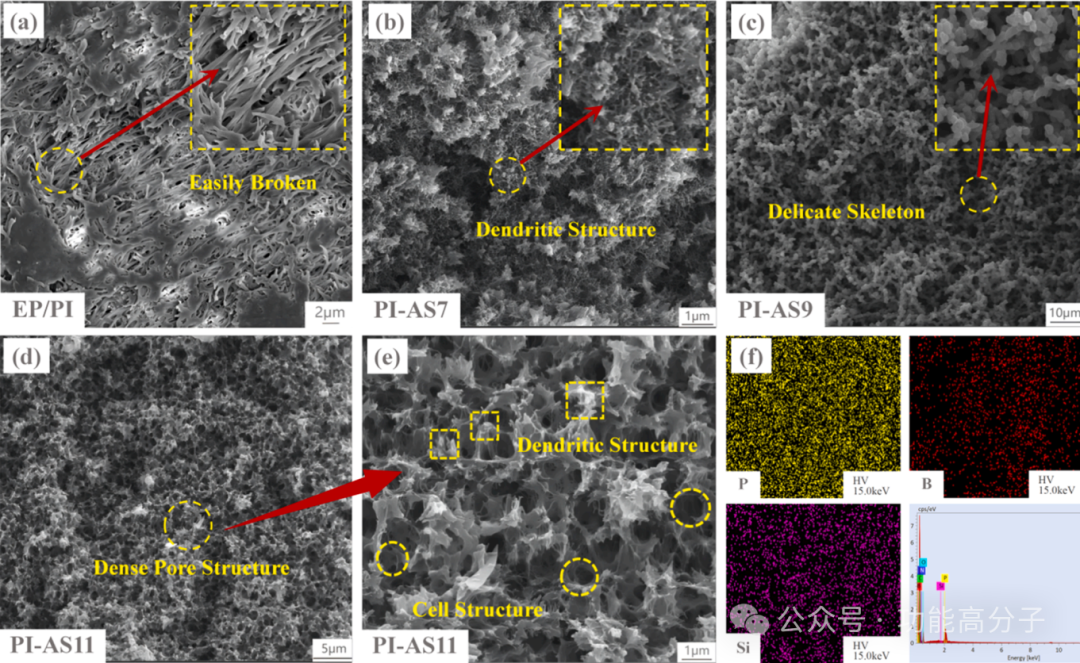

SEM观察显示，PI-AS气凝胶具有比EP/PI更致密的三维多孔结构，且随PA含量增加，骨架从纤维状转变为树枝状，增强了韧性。EDS mapping证实P、B、Si元素均匀分布。
孔结构与比表面积：
BET分析表明，几乎所有PI-AS样品的比表面积均高于EP/PI。当PA浓度<5%时，交联网络促进介孔生成，提高孔隙率；PA浓度>5%时，过度交联导致孔塌陷。BNNS浓度<4 mg/ml时均匀分散，形成介孔通道；>4 mg/ml时发生团聚，堵塞孔道。
热稳定性：

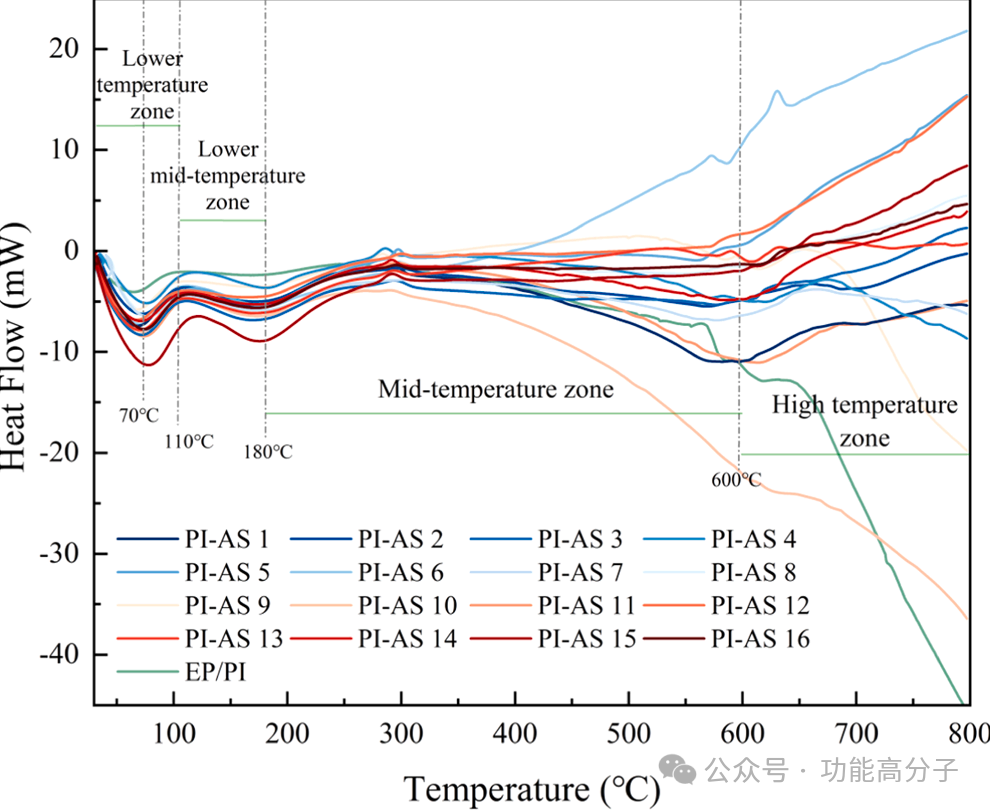

TGA曲线显示PI-AS气凝胶分三阶段热分解：室温~220°C（失水）、220~540°C（稳定）、540~800°C（分解）。PA与BNNS的引入使分解温度高于EP/PI，表明其优异的高温稳定性。DSC曲线进一步证实，PA与BNNS掺杂使热流变化更平缓，抑制了高温下的剧烈分解。
阻燃性能：

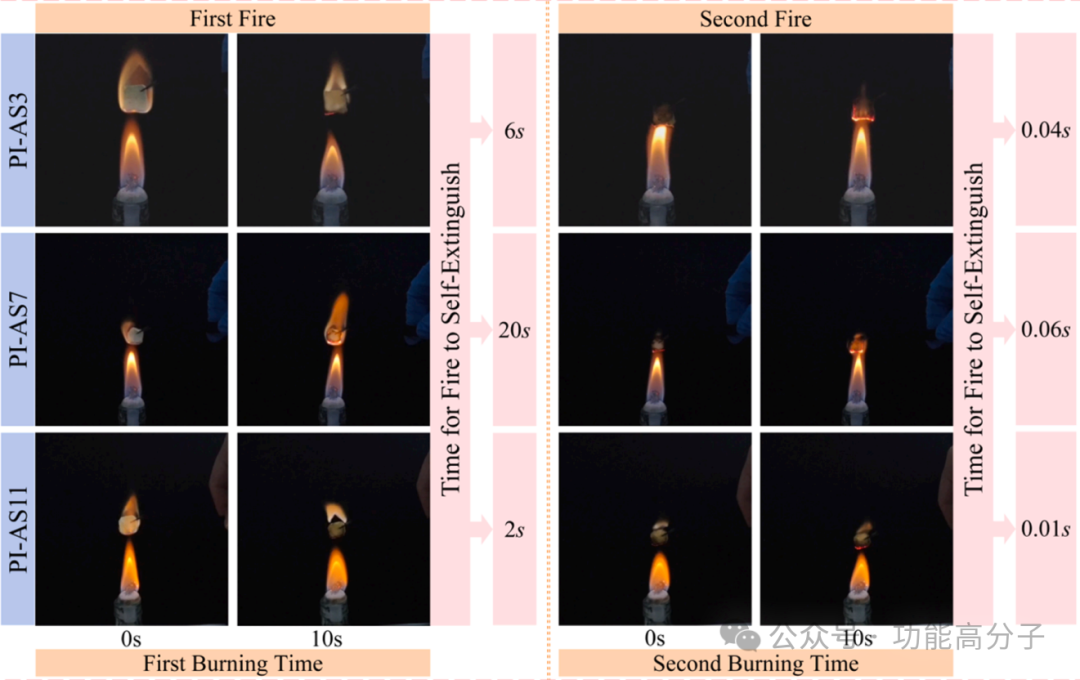

阻燃测试中，所有气凝胶在第一次燃烧10s后移离火焰，均在20s内自熄；第二次燃烧后无一复燃。PI-AS11自熄时间最短（2s），阻燃性能最佳。MCC测试显示所有样品HRC远低于200 J/g·K，达V0级；PI-AS11的HRR面积最小，THR与PI-AS7相同但T_FHRR更高，综合阻燃性能最优。
导热性能：
导热系数测试表明，PI-AS气凝胶导热系数显著低于EP/PI（0.183 W/m·K）。PA含量为3%时，孔结构均匀，导热系数最低（0.082 W/m·K）；PA含量>3%时，孔道连通，导热系数回升。PA含量>10 ml时，孔壁增厚，高温下隔热性能更优。
隔热性能：

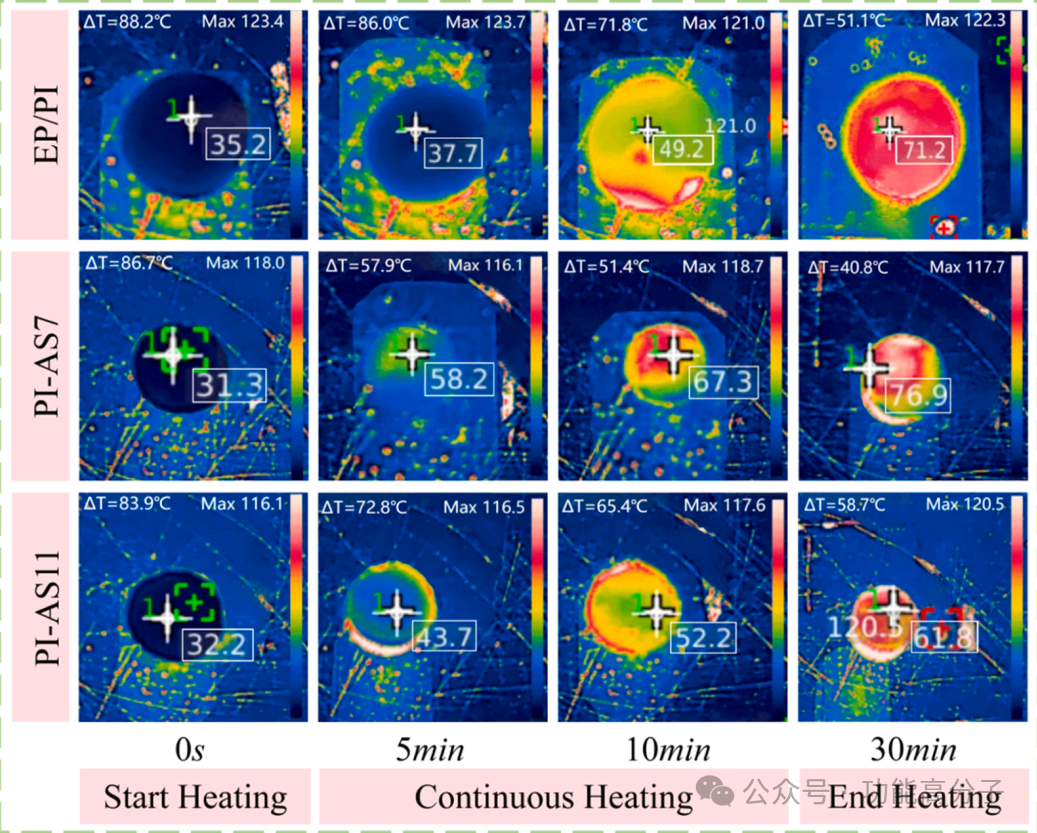

红外热成像显示，PI-AS11在30 min时表面温度最低（61.8°C），且升温速率均匀，隔热性能优于EP/PI。
力学性能：

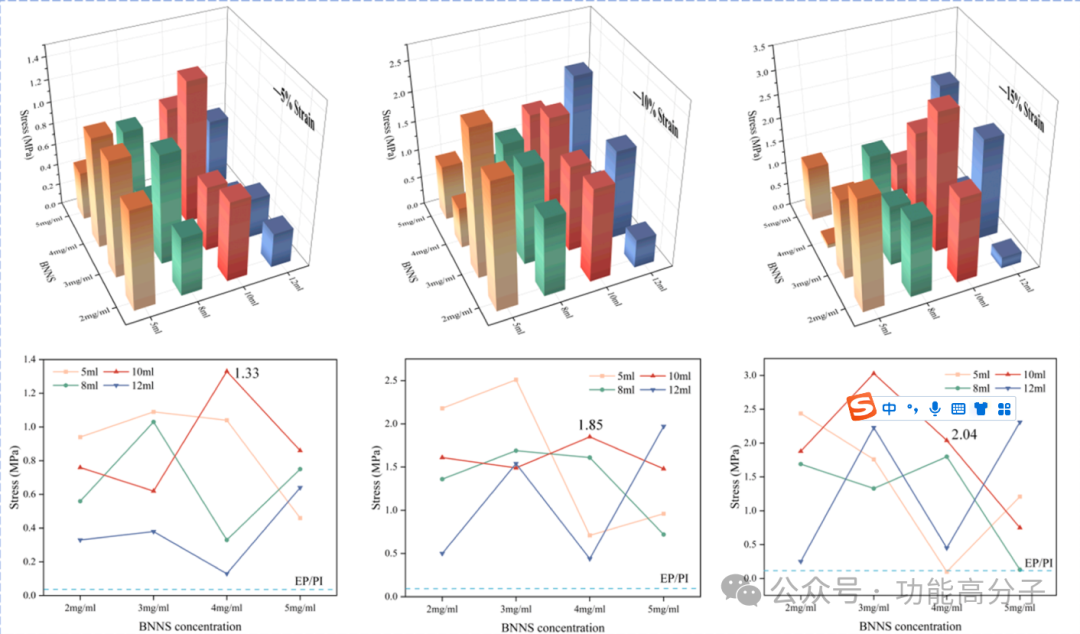

压缩测试表明，PI-AS气凝胶的压缩应力显著高于EP/PI。应变10%时，最大压缩应力达2.5 MPa（为EP/PI的27倍）。BNNS添加量为10 ml时压缩强度最佳，其中PI-AS7（3 mg/ml BNNS）压缩能力最强，但综合考虑隔热与阻燃性能，最终选择PI-AS11为最优配方。
性能对比：
与文献中其他植酸填充、氮化硼填充及PI基气凝胶相比，本研究PI-AS11在导热系数与力学强度之间取得良好平衡，兼具低导热与高力学强度。
分子动力学模拟：

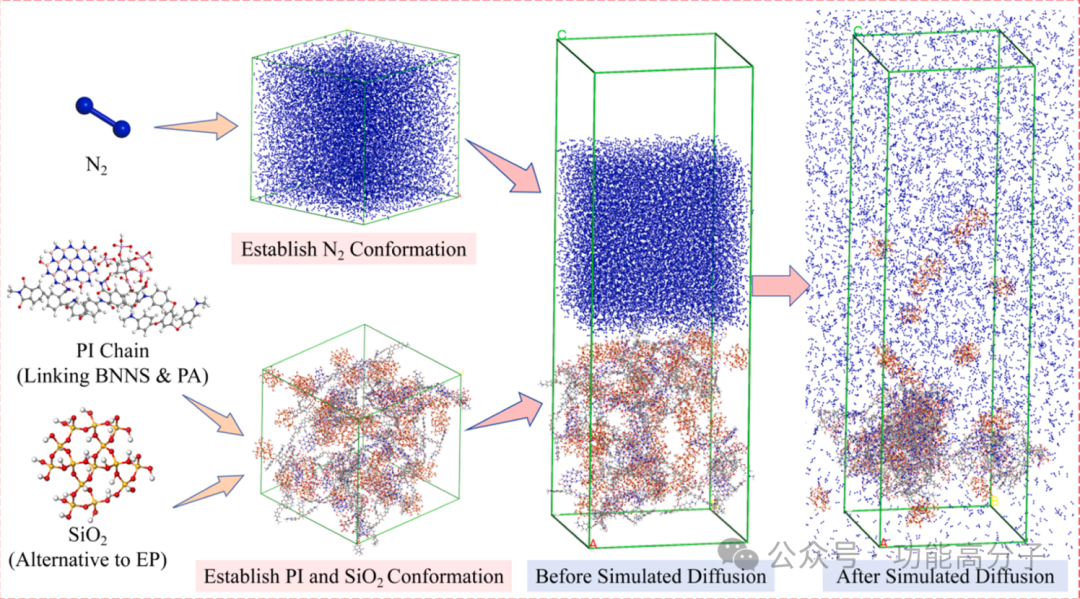

构建PI-SiO₂/N₂体系，模拟N₂分子在25°C、100°C、200°C下的扩散行为。MSD曲线显示，随温度升高，N₂扩散系数增大；但在低温（~100°C）下，扩散系数几乎不随温度增加，表明气凝胶结构在低温下稳定。25°C时PI-AS中N₂扩散系数（2.67 m²/s）显著低于EP/PI（3.47 m²/s），证实PA与BNNS协同降低了气体导热。
五、结论
1. 最佳配比：PA 3%（12 ml）+ BNNS 10 ml（4 mg/ml）为最优配方（PI-AS11）。
2. 性能提升：导热系数降低50%，压缩强度提升27倍，阻燃等级达V0。
3. 机理揭示：PA丰富孔结构、BNNS增强骨架，协同提升隔热与力学性能；分子模拟证实低温下N₂扩散受限，结构稳定。
4. 应用前景：适用于航空航天、高温防护等领域，推动环保型多功能气凝胶发展。
六、可能的局限性
1. 未系统研究更高温度（>200°C）下的分子动力学行为。
2. 未进行锥形量热仪（CONE）等更接近真实火灾的测试。
3. 制备工艺复杂，超临界干燥成本较高。
4. 未评估长期使用下的结构稳定性与老化性能。
七、延伸思考问题
1. 是否可引入其他生物基阻燃剂（如壳聚糖、木质素）替代部分PA？
2. 如何进一步优化BNNS的分散性以避免团聚？
3. 是否可拓展至柔性可穿戴隔热材料？
4. 在工业化生产中如何降低超临界干燥成本？
5. 气凝胶废弃后的回收与降解路径如何设计？
原文链接：
https://www.x-mol.com/paper/1933688775223230464/t
免责声明
免责声明：素材来源于网络，仅供学术交流，侵删。由于小编水平有限，文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿，请联系我们
