东华大学发表于《Advanced Functional Materials》，论文题目为《Pearl-Chain-Embedded Architecture in Polyimide-Based Hybrid Aerogel Membranes: Toward Flexible Thermal Protection for Lithium-Ion Batteries》。（聚酰亚胺基混合气凝胶膜中的珍珠链嵌入结构：迈向锂离子电池的柔性热保护）。
本研究采用定制化两步凝胶策略，制备出具有**珍珠链嵌入结构**的羟基聚酰亚胺‑聚甲基倍半硅氧烷（OHSQ）混合气凝胶膜；通过分子设计在聚酰亚胺主链引入羟基，与原位生长的二氧化硅构建高密度氢键网络，解决有机‑无机两相相容性差的问题，借助快速溶剂置换获得大孔骨架保障硅溶胶均匀渗透。最优样品 OHSQ‑2 兼具 26 MPa 拉伸强度、优异耐弯折性能（1000 次弯折后力学性能衰减很小）、低导热系数、高热尺寸稳定性与阻燃性能（LOI 达 43.1%）；锂电池热失控测试表明，厚度仅 1 mm 的气凝胶膜可建立 324 ℃温度差，有效阻断热失控链式传播，为锂电池包等受限空间提供超薄柔性热防护方案，未来还需在大容量电池模组中进一步验证实用性。

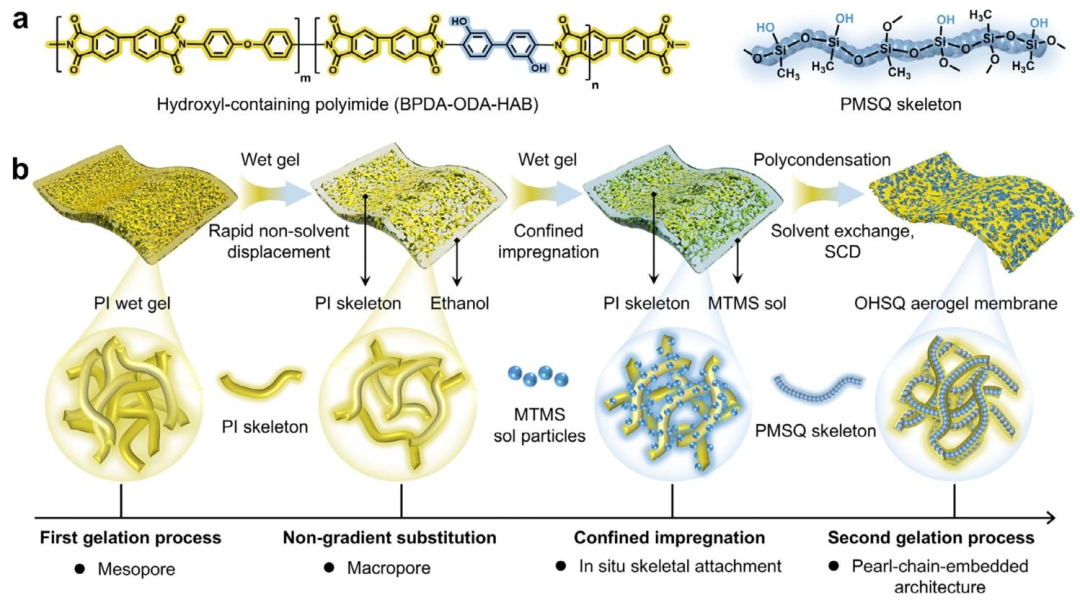

图 1 OHSQ 气凝胶膜的制备原理

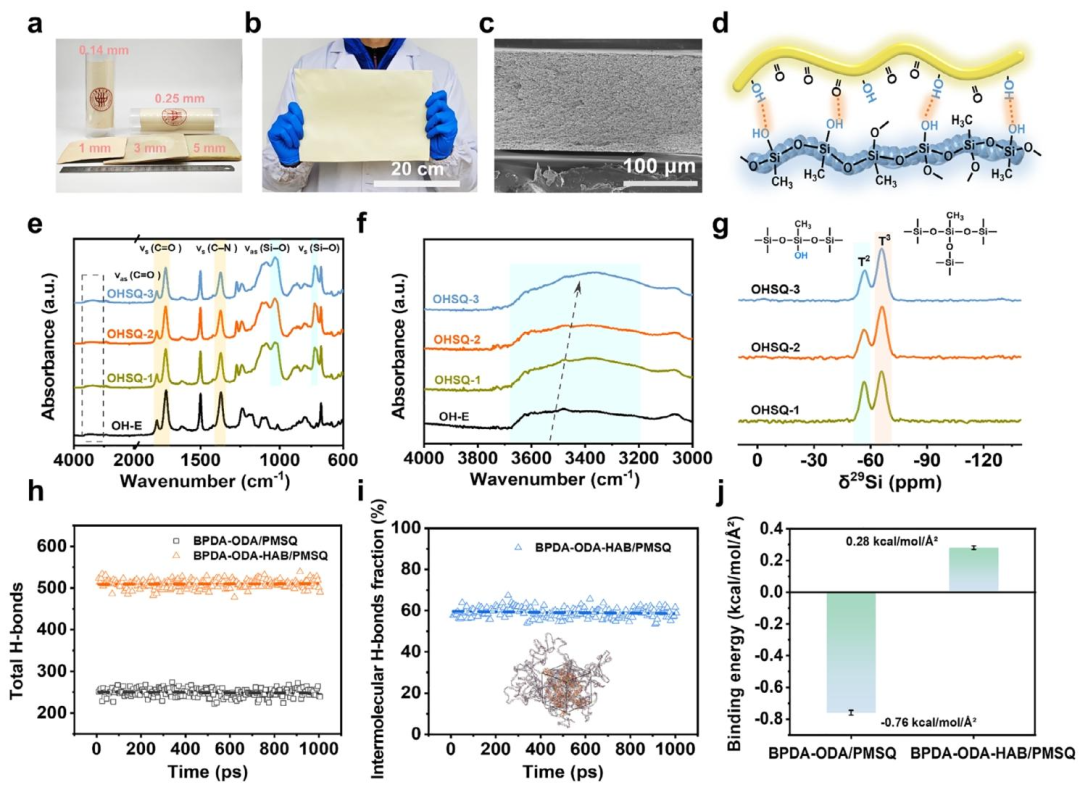

图 2 OHSQ 气凝胶膜的化学结构与界面相互作用。
图 3 OHSQ 气凝胶膜的微观结构

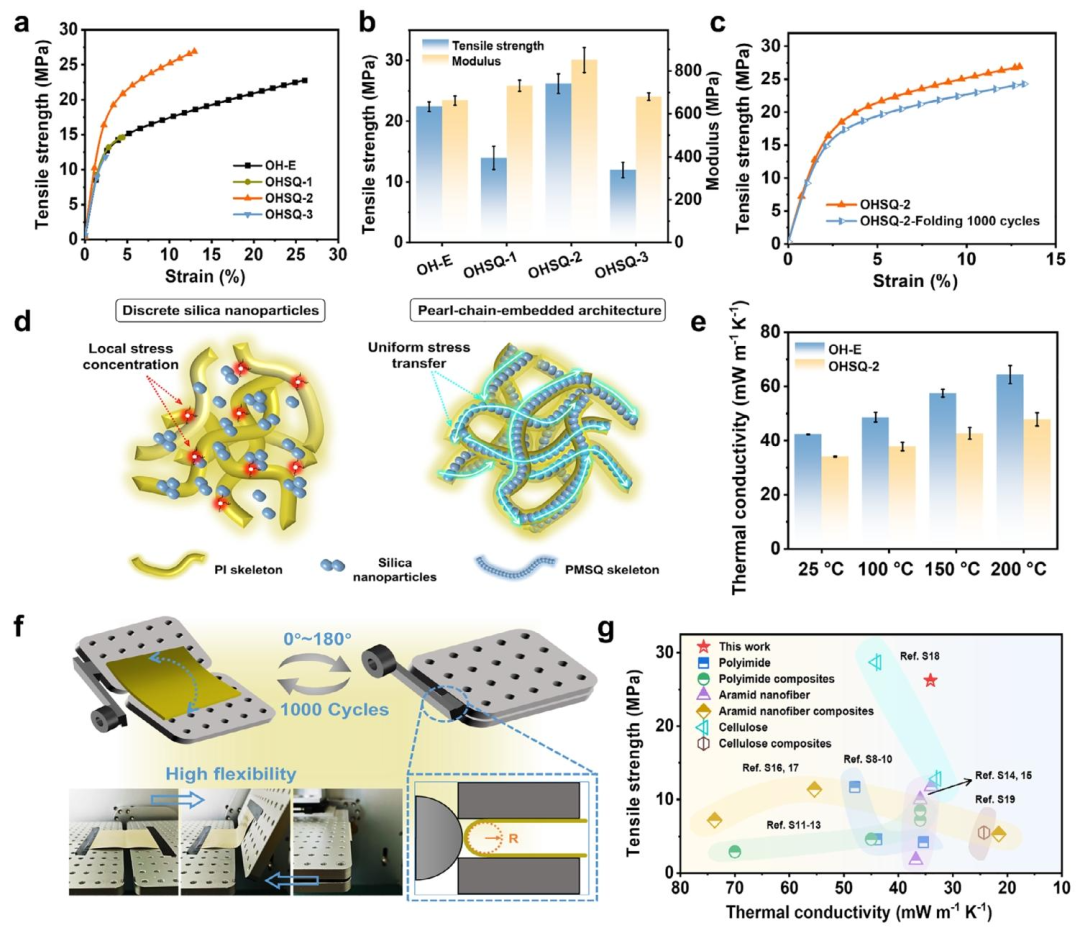

图 4 OHSQ 气凝胶膜的物理性能。

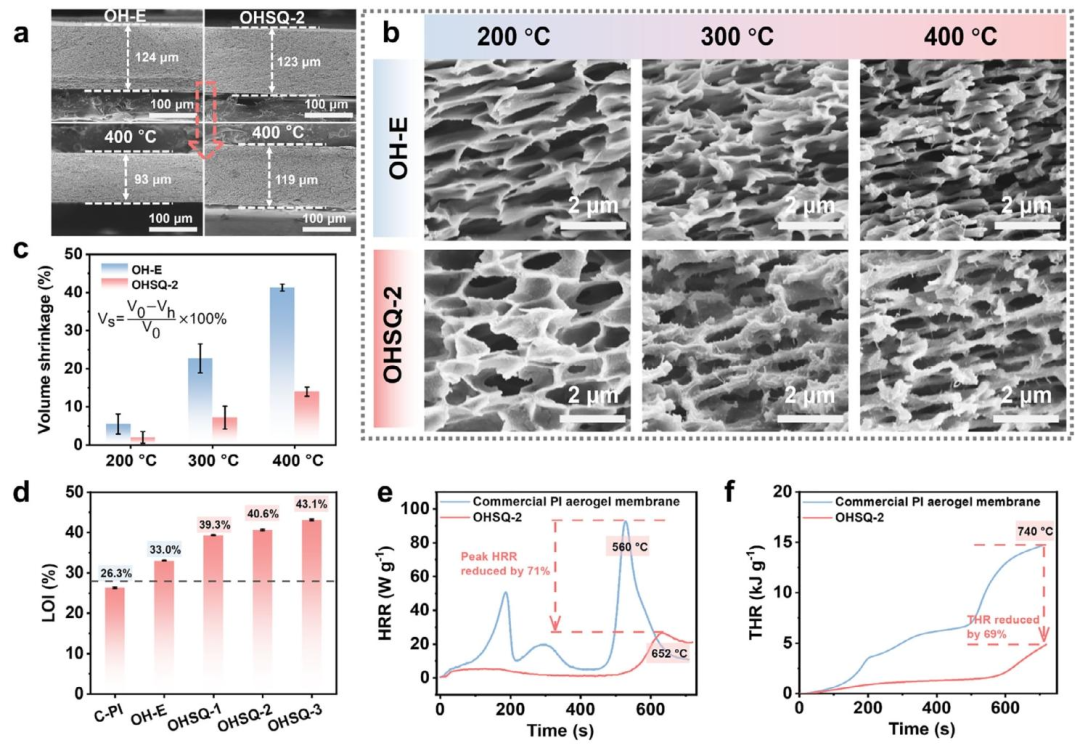

图5 OHSQ 气凝胶膜的热稳定性与阻燃性能 。

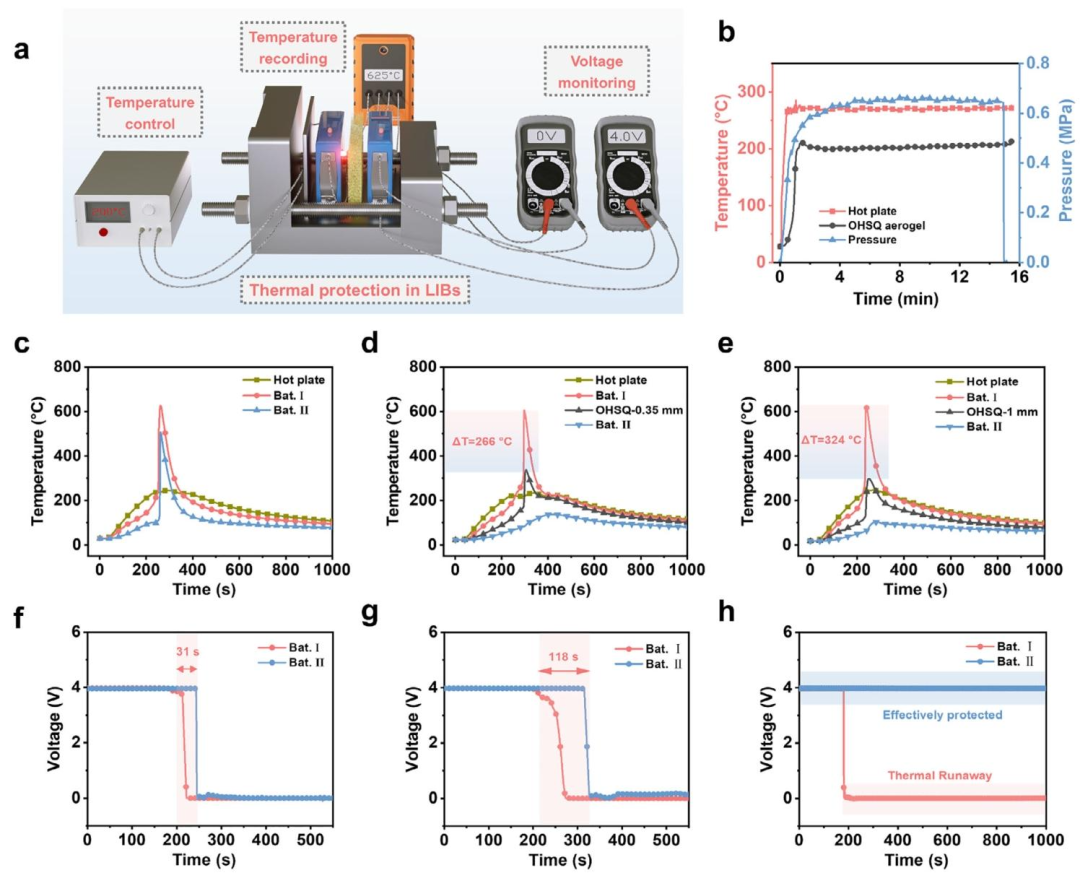

图 6 OHSQ 气凝胶膜在锂离子电池中的热防护应用
原文链接：https://doi.org/10.1002/adfm.78138
免责声明：素材来源于网络，仅供学术交流，侵删。由于小编水平有限，文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿，请联系我们
