摘要：气凝胶隔热材料堪称隔热材料中的作弊神器，其隔热能力远超传统材料。本文介绍了热量传导的3条路径：热传导、热对流和热辐射。分析了气凝胶隔热材料是如何切断热量传递的路径，揭示了气凝胶材料超强隔热能力背后的本质。接着介绍了气凝胶的制备过程和在生产生活中的应用。最后总结了传统气凝胶材料的局限性和解决方案。
关键词：气凝胶，热量传递，隔热能力

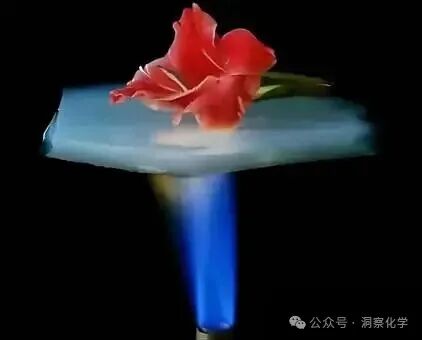

图1展示了一朵娇艳的鲜花放在一块淡蓝色的薄板上，薄板下方的酒精喷灯疯狂地吐着火舌，想要将鲜花化为灰烬。即使火焰如何嚣张，鲜花仍然在薄板的上方安静地释放着花香。这不是魔术，也不是特效。那块在烈焰与生命之间担任保命屏障的淡蓝色薄板，就是今天我们要了解的主角——气凝胶。
图1 气凝胶的超强隔热能力（图源自百度用户：鑫华群气凝胶隔热涂料https://mbd.baidu.com/newspage/data/videolanding?nid=sv_4885515911365923324&sourceFrom=qmj）
气凝胶是一种纳米级多孔固态材料，俗称“固态烟”或“冻烟”，是目前已知的固体材料中密度最低的材料之一，其密度可低至0.003 g/cm3，它通过溶胶-凝胶法结合特殊干燥工艺制成，内部充满纳米级微孔，空气占比超过90%[1]。气凝胶有一个突出的优点，尽管它的密度很低，但隔热性能却能吊打传统材料。气凝胶在常温情况下的热导率低至0.01～0.02 W/（m·K），远低于玻璃棉[2]。一块气凝胶的隔热能力等同于10～20块叠在一起的普通玻璃。为什么气凝胶材料的隔热能力这么优秀？同样是固体材料，凭什么它比传统材料的隔热能力要强很多？要解决这些问题，我们首先得搞清楚“热是如何跑”。

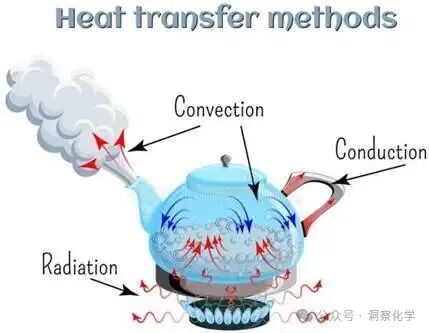

热量的传播，简单来说是从温度高的地方自发地流向温度低的地方，就像水自发地从高处流向低处。热量的传导一般通过3种途径进行热量传输，如图2所示。
第一种途径为热传导。热量沿着固体内部一点点“传”过来，靠的是原子与原子之间互相推搡、接力传递热振动能量。说得浅显一点，就是当你握住铁棒的一头，另一头伸入火中，几分钟后你手握住的地方会感受到烫，这就是热传导。
第二种途径为热对流。热对流指流体（气体或液体）中由于温度差异导致密度变化，引起宏观流动从而传递热量的过程。流体中温度较高的部分，因为密度减小而上升，温度较低部分密度增大而下降，通过循环流动使温度趋于均匀。我们在冬天有风的时候总是觉得格外的冷，就是因为流动的空气把身体周围好不容易积蓄的热量“吹走了”，这就是热对流。
第三种途径为热辐射。当你坐在火堆旁边，就算火焰没有直接碰到你的皮肤，你还是会感到脸发烫，这就是热辐射。它不需要任何介质，直接以电磁波的形式把热量从高温物体传递给低温物体。
图2 热量传导的3种途径（图源自豆包AI制作）
对一块固体而言，热量本可以通过以上3种路径层层渗透。然而，由于气凝胶具备异常精巧的内部结构，将这3条热量入侵渠道拦腰斩断，几乎完全封死热量传递的路径。所以在隔热界人们将气凝胶称为“隔热作弊器”。
2.1 将热传导的路径拉至无限长

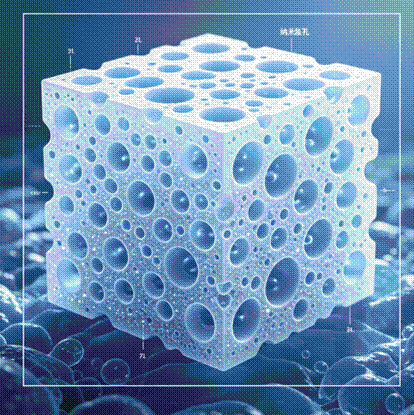

气凝胶的内部结构如图3所示，它并不是普通的固体块，而是一张纤细得令人咋舌的纳米级三维骨架网络——由二氧化硅之类的纳米颗粒搭建而成，像一栋用极细的脚手架搭起来的高楼。整座大楼的孔隙率达到90%～99.8%，几乎都是空气，真正作为骨架的固相材料只占极少部分。
图3 气凝胶中的内部结构（图源自豆包AI制作）
对于热传导而言，固体骨架少就意味着传热的通道就窄。但更巧妙的细节在于，由于骨架的枝丫无穷无尽，热量就被迫在固体搭起来的迷宫中绕来绕去，不停地碰壁、掉头，传热路径被无限延长，总热量损耗被大幅压缩。同时，大量存在于孔隙中的“静止空气”本身也是绝佳的隔热材料，因为在标准大气压、常温下，空气热传导率约为0.026 W/(m·K)，属于热的不良导体，在纳米尺度的协同作战下，使得气凝胶的整体导热率被拉低到不可思议的数值。
2.2 把气体囚禁在纳米牢笼中

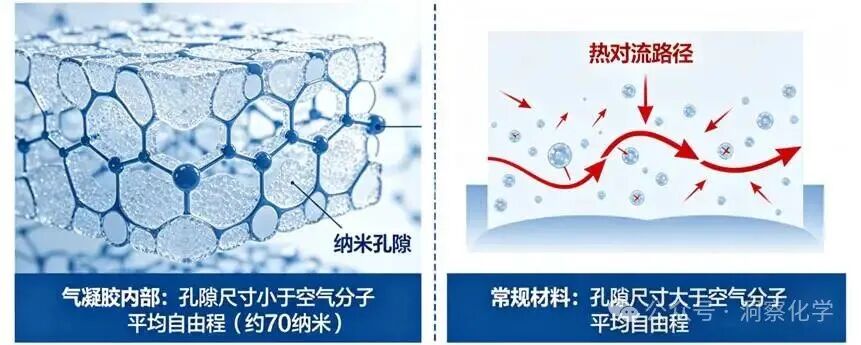

如果你觉得抑制热传导已经够完美了，那不妨再来看看气凝胶如何封堵热对流的。对皮肤发生强冷却作用的微风，即给“气体热对流”举了一个可感知的例子。空气分子之所以能够将热量裹挟带走，是因为它有足够的自由度和空间去流动。为了阻止发生热对流效应，气凝胶的孔径被设计成20～50 nm，而空气分子的平均自由程（Mean Free Path，通常用符号表示，是指气体分子、载流子等微粒在连续两次碰撞之间所通过距离的平均值，这是一个具有统计意义的物理量。其核心计算公式为或，表明平均自由程与分子有效直径的平方及数密度成反比，与热力学温度成正比，与压强成反比）大约需要70 nm左右，气凝胶的孔隙比空气分子一步跨出的距离还要小，如图4所示。于是空气分子就被死死地困在自己的原位，与周围碰撞的频率急剧增高，整体的流动被冻结。这就像在狭窄的通道中，在人潮拥挤的高峰期，即使身后有人推你，你也寸步难行。在纳米级的孔道里，对流传热几乎被完全限制。
图4 气凝胶内部结构与热对流抑制对照图（图源自豆包AI制作）
2.3 将热辐射吸收或者反射

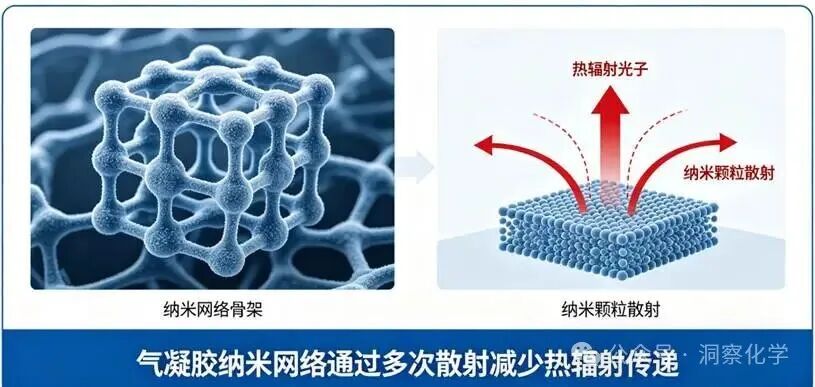

热量只剩最后一条路——以电磁波的形式进行辐射传热。在极端高温下，红外观测仪可以透过气凝胶感知对面的物体，这意味着红外线对纯二氧化硅气凝胶仍具有一定的穿透能力。为了抑制最后一条传热路径，科学家在制备气凝胶时会注入少量红外吸收剂（如炭黑）和散射剂（如氧化钛）等材料。红外吸收剂可以吸收波长在700nm（近红外）～1000μm（远红外）范围内的红外电磁辐射。散射剂可以反射阳光，阻止热量被吸收，它们就像在材料内部嵌入了一排微型遮阳伞，将红外线高效吸收或者反射，图5显示了热辐射在纳米颗粒中被散射。自这一步起，热量传导的3条主要路径——传导、对流和辐射都被彻底堵死。
图5 气凝胶内部结构与热辐射散射对照图（图源自豆包AI制作）
那么，如此精美的“纳米围城”，是如何被科学家打造出来的呢？
气凝胶的制备原料可不是固体材料，而是一种叫作“溶胶”的半透明流体。在二氧化硅气凝胶的制备[3]过程中，科学家将含有硅的前驱体（如正硅酸乙酯）溶于乙醇等有机溶剂，再滴入催化剂，诱导其发生水解缩聚反应。纳米级二氧化硅粒子在溶液中游荡，撞击，相聚，手拉手组成无数条交错的链，最终生长成一个包裹着大量溶剂的三维网络骨架，于是就得到了“湿凝胶”。为了增强网络骨架的强度，会将湿凝胶浸没在母液或乙醇等新鲜溶剂中，静置数小时至数天，其间发生物质传输和进一步交联反应，使孔结构更加均匀，壁厚增加，达到老化的目的。随后将老化后的湿凝胶置于表面张力低、易干燥的中间溶剂（如丙酮或正己烷）中，多次换液除去易导致孔结构坍塌的高表面张力物质。在通过溶剂置换的过程中往往还伴随着表面改性操作，例如为了防止气凝胶材料吸潮和增强稳定性，就会在溶剂置换的过程中加入常用改性剂如三甲基氯硅烷（TMCS）、六甲基二硅氮烷（HMDS）等，将亲水的凝胶表面转化为疏水表面。经过以上步骤制得的凝胶就像一个被液体充满的海绵，虽然微观结构已经具备，但是里面还灌满了液体。

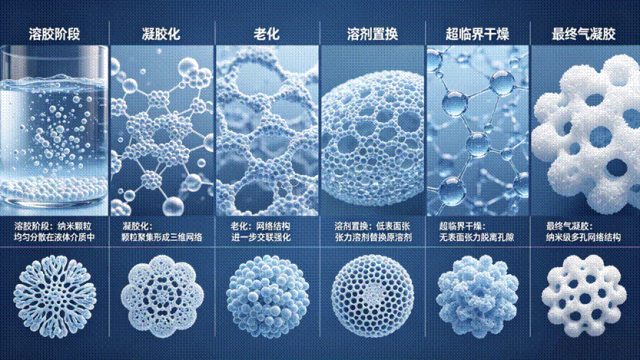

制备气凝胶的真正难点在于将湿凝胶干燥。如果把湿凝胶直接加热使得液体蒸发，溶剂挥发时产生的巨大毛细管力会瞬间撕裂纳米骨架，成品将会有一块轻盈的固体萎缩成一堆毫未毛孔的重质碎渣。为了在干燥的过程中完好地保存纳米多孔结构，超临界干燥技术被开发出来，即将湿凝胶置于高压釜内，加热升温加压，使溶剂跨越临界点变成超临界流体。溶剂在变成超临界流体的状态下，表面张力几乎完全消失，液体与气体也不再是两相，从而纳米骨架在失液过程中不会产生应力，从而实现湿凝胶的干燥。图6展示了完整的气凝胶制备流程。
图6 气凝胶的制备过程示意图（图源自豆包AI制作）
但是超临界干燥所需的设备对实验操作的要求比较高，从而导致气凝胶的价格居高不下。为了将气凝胶的价格打下来，以亲民的价格走进我们的生活，科学家又研制出常压干燥工艺，通过降低制作成本和减少昂贵的后端设备，2026年初我国科学家刚发布新一代气凝胶复合材料技术，突破传统制备工艺瓶颈，在常压下即可生产高性能氧化硅气凝胶颗粒，并将成本降低至传统设备的50%[4]。
由于生产技术限制，气凝胶难以大规模生产，导致初期气凝胶的价格很贵，因此气凝胶被应用于航天航空等高科技领域。1997年美国首次在“火星探路者”火星车“索杰纳号”上应用了气凝胶作为隔热材料，用于保护内部仪器免受火星极端低温影响。在导弹和军用坦克中，气凝胶不仅可以隔离高温，还可以作为防红外的隐形涂层材料，实现武器在战场上的隐身。
在石油化工领域，气凝胶充当着保温隔热关键层的角色。常见的输油管道、油气输送以及炉窑，都开始铺设成套的气凝胶毡或气凝胶绝热材料套件，几乎杜绝了热量在管道和储能槽之间的浪费。
在日常生活中，在保暖夹克或者登山装备中，为了实现良好的保暖效果，会使用美利奴羊毛和气凝胶组成的复合材料来制作衣物，这种类型的衣物面料既实现了极致的轻量化，其保暖效果甚至不弱于厚重的羽绒服。
在新能源汽车如火如荼的发展趋势中，其电池包的安全成为众多人关注的热点，气凝胶也在守护电池包安全起着重要作用。当锂电池发生热失控时，高焰气凝胶的隔热层可以将一个单体电池的起爆毒化的能量和热能阻拦在剂是微米的范围之内，实现电池包的隔热防护[5]。
传统气凝胶材料存在力学性能差，材料强度低、生产工艺复杂，生产成本高和高温保温性能低等局限性。目前的解决策略主要集中在复合增强、工艺优化和结构设计3个方向。为了解决气凝胶力学性能差的问题，现在常采用纳米纤维复合、聚合物交联和选用生物基模板等方案。为了降低生产成本，可以选用廉价硅源（如废旧硅酸铝纤维和退役光伏组件等）代替传统硅源和研发连续生产工艺。为了提升高温保温性能，可以尝试设计多层结构和将气凝胶填充到陶瓷纤维或预氧化纤维毡中，以此增强气凝胶材料的性能，同时也可以在气凝胶骨架表面涂覆耐高温涂层，对表面防护进行改性。
据QYResearch权威调研报告市场分析数据显示，2025年全球气凝胶市场规模达到17.76亿美元，北美占据约42%的市场份额，我国的制造规模和技术水平也在迎头赶上。随着超临界技术的优化和常压干燥工艺的进一步改进，气凝胶的价格正在逐年缩减。不久的将来，我们都可能穿着薄如蝉翼的气凝胶面料大衣行走在凛冽的寒风中，依旧温暖如春。
[1]韩晓凤,刘兵,郑国保,等.二氧化硅气凝胶的研究进展[J].针织工业,2024 (6):89-94.
[2]刘蕾,高红,管赵如鑫,等.气凝胶保温材料在工业领域的应用研究[J].节能,2026,45(3):147-151.
[3]陈芳芳,张明洋,刘呈坤.SiO2气凝胶的制备及其在纺织领域的应用研究进展[J].合成纤维工业,2025,48(3):75-81.
[4]郭聪聪,刘俊华,宋鑫,等.基于气凝胶毡复合材料智能生产的关键技术分析与规划建设[J].现代制造工程,2026(2):24-29.
[5]李婧,李攀,刘涛,等.气凝胶及其复合材料在电池热管理中的应用进展[J].现代化工,2026,46(3):26-30，36.
该稿件以“气凝胶为何具有优异的隔热性能”为主题，从热传导、热对流和热辐射三种热量传递途径展开说明，并进一步扩展了气凝胶的制备和应用场景。稿件选题具有良好的科普价值，内容与日常生活、航天及新能源汽车等应用结合，具有一定可读性和传播性。但该稿件存在部分数据表述不严谨、部分概念模糊、表述不规范等问题，建议进行以下修改。
1.在摘要部分，作者对热量传递的三条路径描述有误，“热传递”应改为“热传导”
2.稿件中作者提到气凝胶“密度可低至0.003 g/cm3，甚至比空气还要轻”。然而，常温常压下空气密度通常为1.2 kg/m3（0.0012 g/cm3），而作者给出的气凝胶密度数值比空气密度数值高，“比空气还要轻”的表述不够严谨，请作者进行更改。
3.作者在稿件中写道“空气的热导率很低约为0.05 W/(m·K)”，这个数值没有相应的文献支撑，此外，在标准大气压、常温下，空气热传导率约为0.026 W/(m·K)。请作者核实相关数据并将其改为准确的数值。
4.作者针对“红外吸收剂”的表述不够准确。稿件中提到炭黑和氧化钛均可吸收或反射红外线。实际上，炭黑主要体现红外吸收作用，而氧化钛这种颗粒更多作为遮光剂或散射剂参与降低辐射传热。建议作者进一步区分不同添加剂的作用，避免概念混淆。
5.在介绍气凝胶的制备过程中，图表包括了“溶胶、凝胶化、老化、溶剂置换、超临界干燥和最终的气凝胶”，但在稿件中作者主要介绍了溶胶-凝胶-超临界干燥的过程，缺少老化、溶剂置换以及表面改性等关键步骤，建议作者进行适当补充。
6.作者在气凝胶的应用里提到了“1990年美国就将气凝胶隔热材料用于航天飞机的热防护系统”的具体实例，该表述缺少来源说明，建议作者进行补充。
7.稿件中提到“2025年全球气凝胶市场规模达到12.7亿美元至17.3亿美元，北美占据约42%的市场份额”。建议作者瞩目该数据的具体来源。
8.稿件中，作者直接介绍了气凝胶隔热机制，对于读者而言缺少过渡。建议作者在正文开头补充“气凝胶的基础定义”，便于读者理解什么是气凝胶。
9.全篇稿件均在强调气凝胶的优点，缺少对气凝胶局限性的客观说明。事实上，传统二氧化硅气凝胶存在脆性大、易掉粉、成本高等问题，因此实际应用中气凝胶多以复合材料的形式应用。建议作者补充气凝胶材料的局限性。
10.全文中出现多处错字、病句，如“气凝胶中热热传导被限制”、“这就想在人潮拥挤的高峰期”、“即使身后有人退你”、“科学家在制备气凝胶是会”、“成品将会有一块轻盈的固体”、“为了保障宇航员在宇宙的极端温差环境中生产”、“航天飞机上的个人材料”、“当锂电池发生发生热失控时”、“阻拦在剂是微米的范围之内”等多处错别字；此外，“一堆毫未毛孔的重质碎渣”、“高焰气凝胶”、“起爆毒化”、“价格正在逐年缩减”等多处用词不当。建议作者通读全文，仔细检查书写，增强稿件可读性。
免责声明：素材来源于网络，仅供学术交流，侵删。由于小编水平有限，文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿，请联系我们
