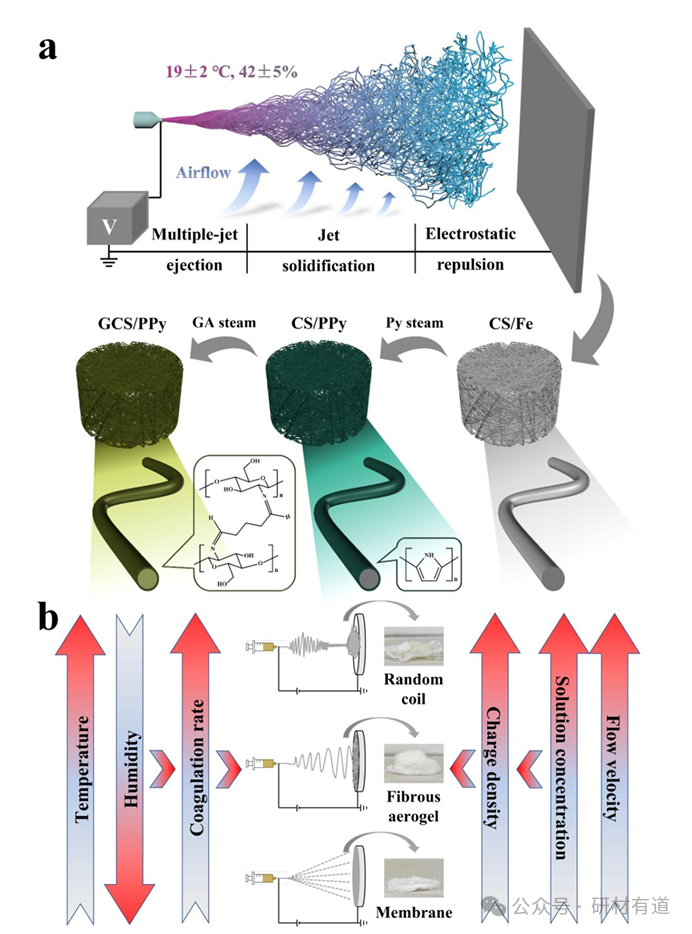

图1. (a) 三维静电纺丝原理及GCS/PPy的制备过程；(b) 静电纺丝参数对样品形貌的影响。

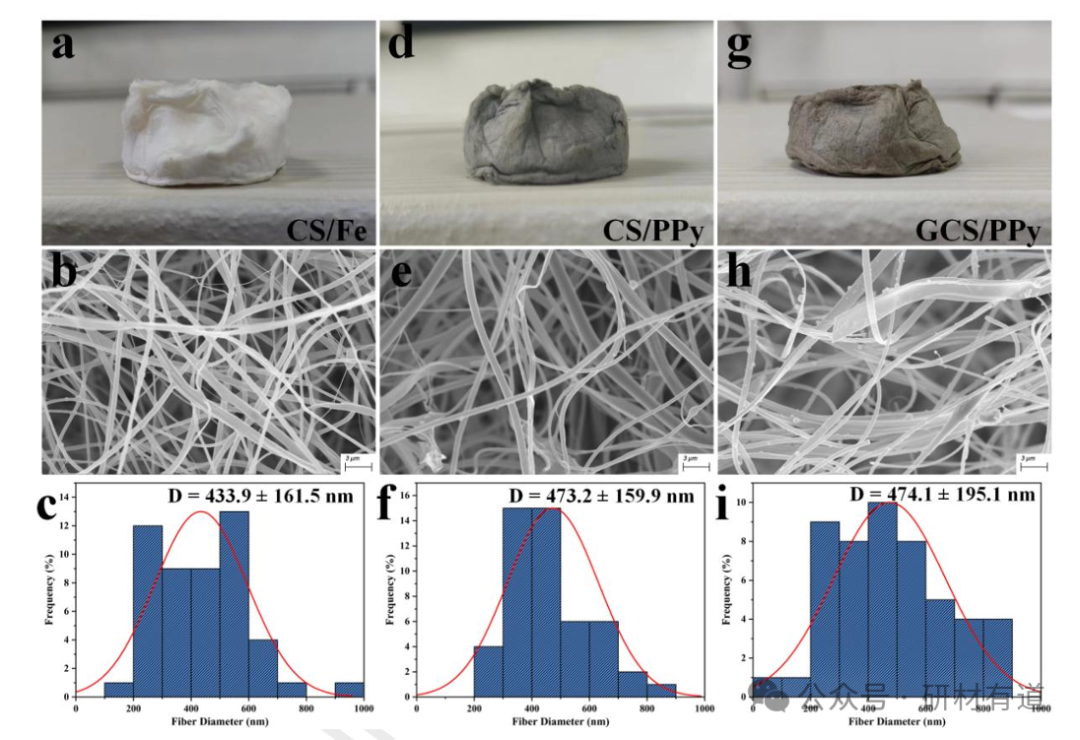

图2. 不同纤维气凝胶的宏观外观、微观形貌及纤维直径分布：（a-c）CS/Fe，（d-f）CS/PPy，（g-i）GCS/PPy。

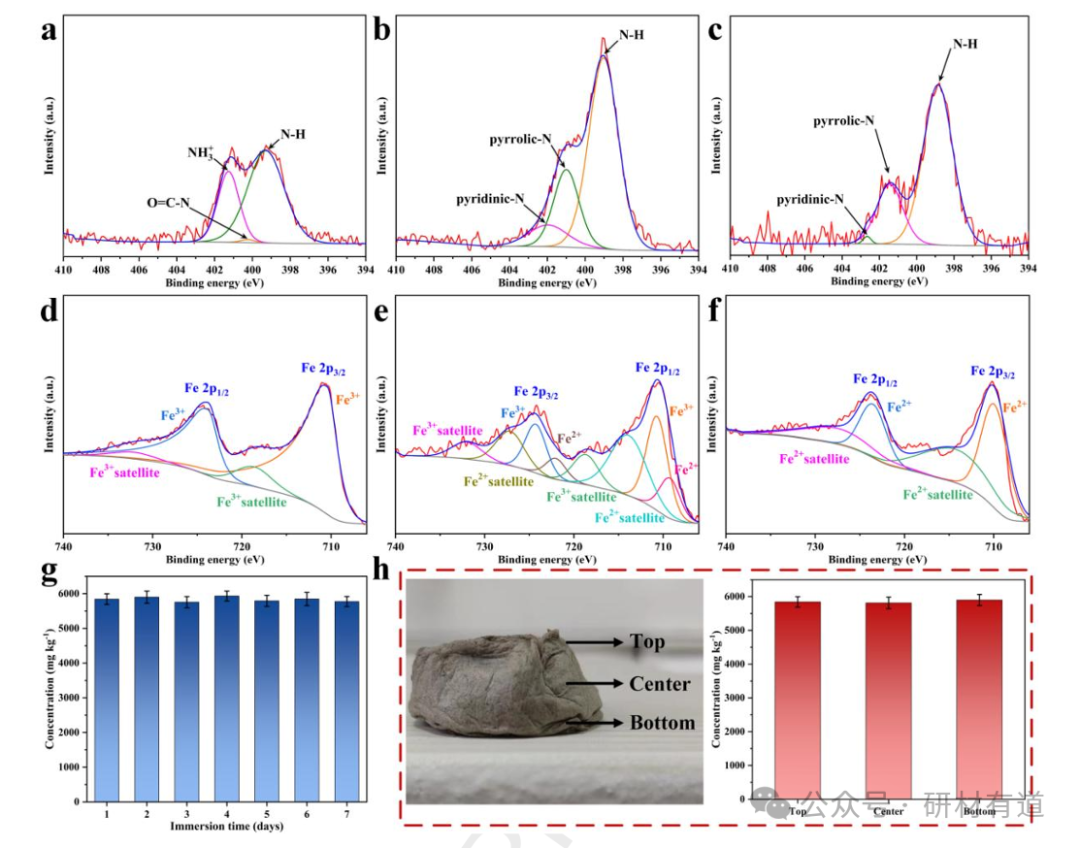

图3. （a, d）CS/Fe、（b, e）CS/PPy和（c, f）GCS/PPy的拟合N 1s和Fe 2p XPS光谱；（g）GCS/PPy在去离子水中浸泡不同时间后的Fe含量；（h）GCS/PPy在去离子水中浸泡7天后上、中、下三部分的Fe含量。

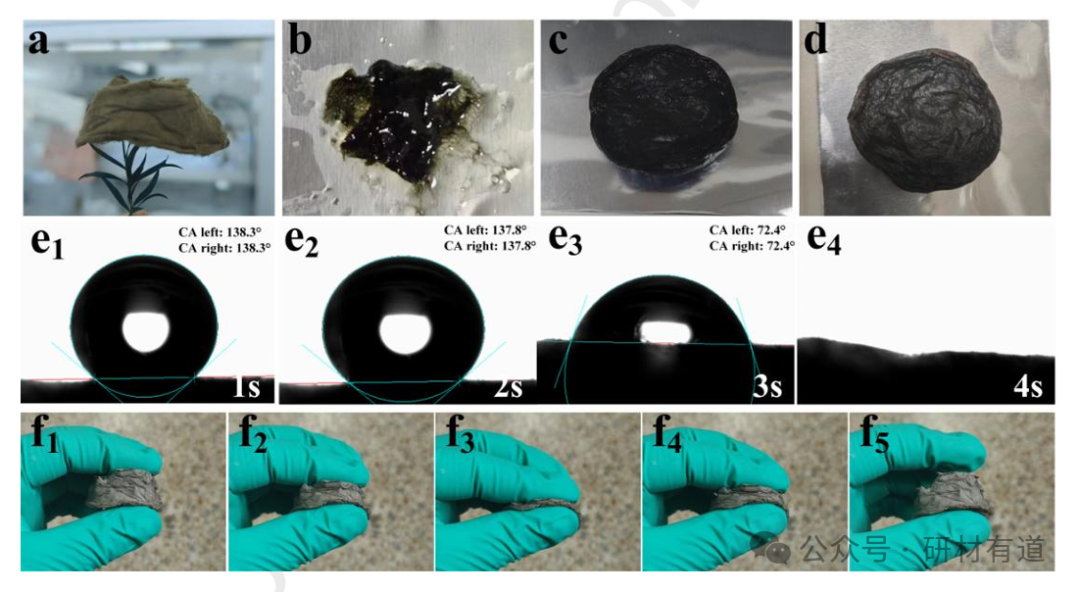

图4. (a) GCS/PPy纤维气凝胶的超轻特性；(b) CS/PPy和(c) GCS/PPy吸附水时的状态；(d) GCS/PPy吸附水后在室温下干燥24小时；(e1-e4) GCS/PPy的水接触角变化；(f1-f5) GCS/PPy的力学性能。

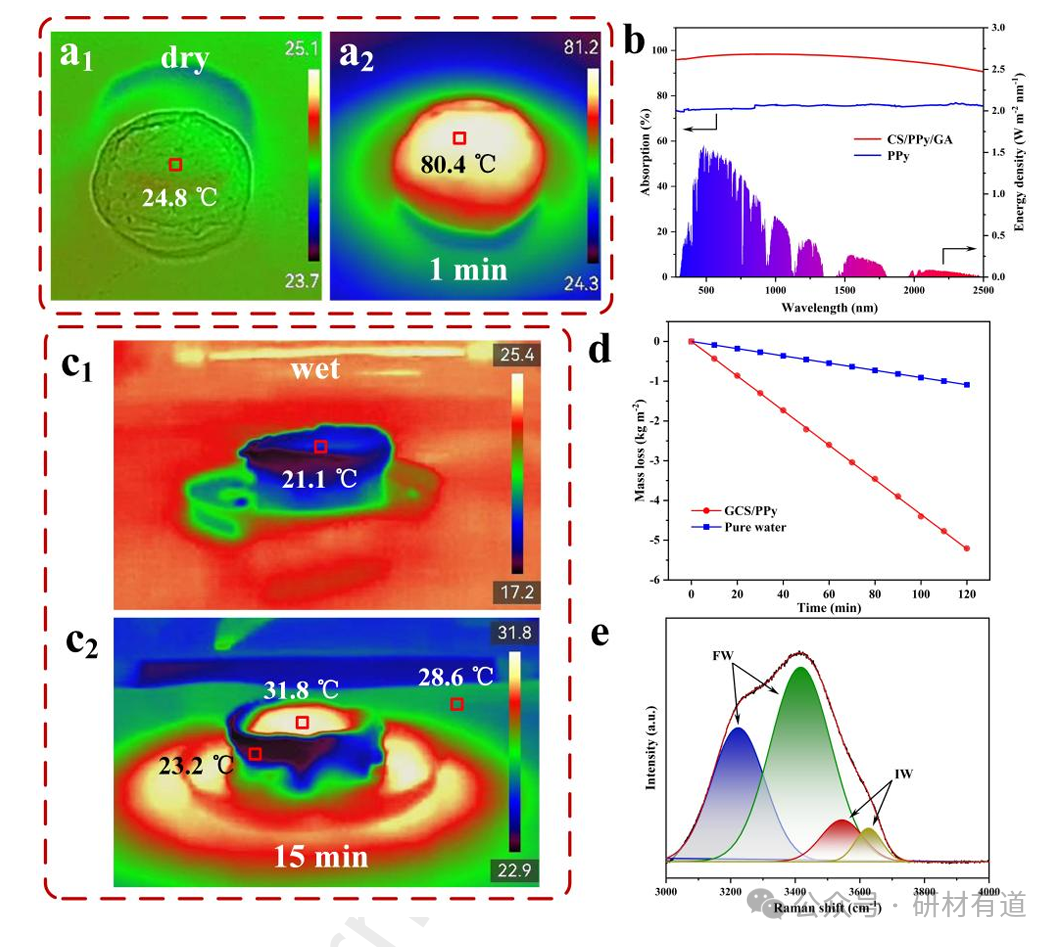

图5. GCS/PPy的太阳能界面蒸发性能：(a1-a2) 干燥条件下1倍太阳辐照前后的红外热像图；(b) 紫外-可见-近红外光谱；(c1-c2) 自维持模式下1倍太阳辐照前后的红外热像图；(d) 持续供水条件下的水质量变化；(e) GCS/PPy中水的拉曼光谱。

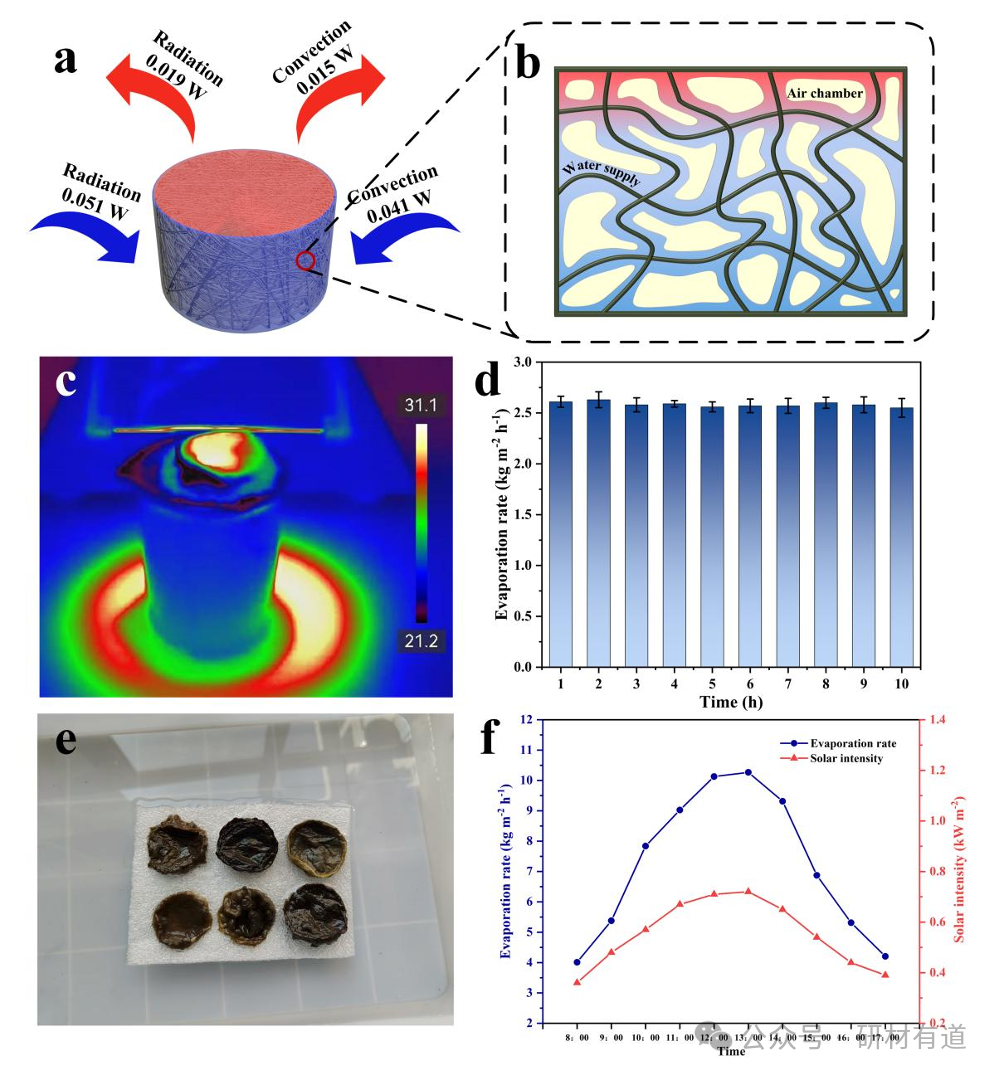

图6. (a) GCS/PPy在太阳能蒸发过程中的能量交换；(b) GCS/PPy中水分输运与能量限域的示意图；(c) GCS/PPy在连续太阳能蒸发下的红外热像图；(d) GCS/PPy在连续辐照10小时下的太阳能蒸发速率；(e) 实际应用照片；(f) 9小时内室外太阳光强度与蒸发速率的变化（测试于2023年7月23日8:00至17:00在吉林大学进行）。

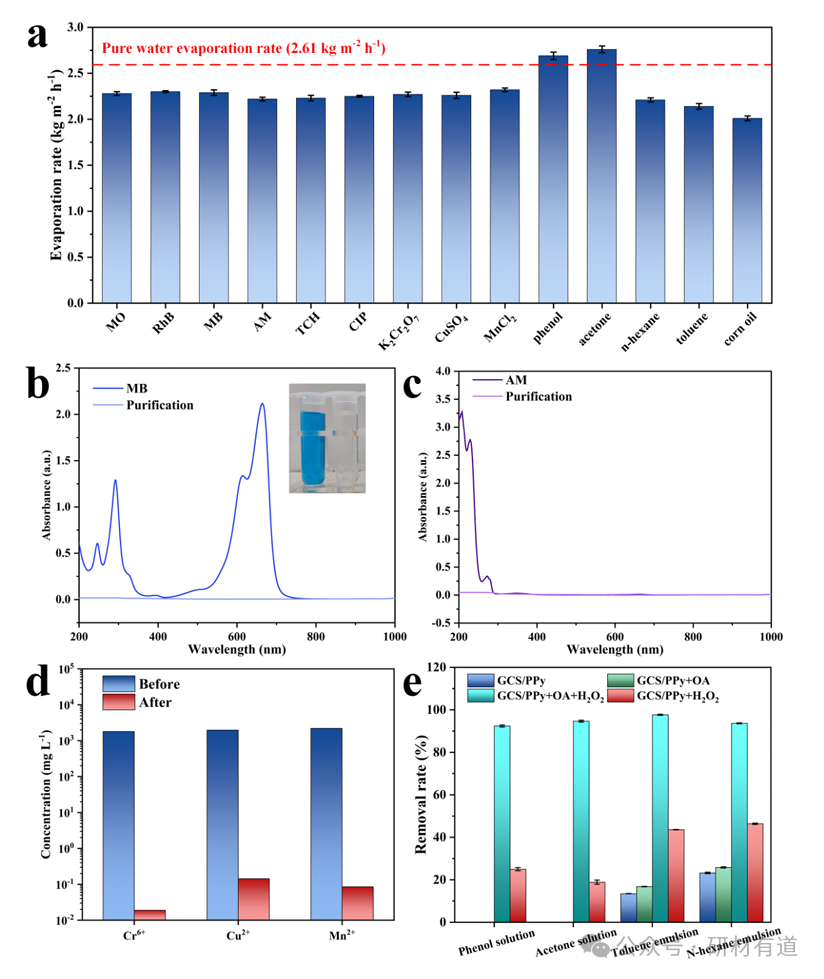

图7. (a) 不同废水中的太阳能蒸发速率；(b) 染料（MB）和 (c) 抗生素（AM）废水在净化前后的紫外-可见光谱；(d) 净化前后重金属离子浓度；(e) 不同模拟废水中的去除率以及不同处理条件下的净化水去除率。

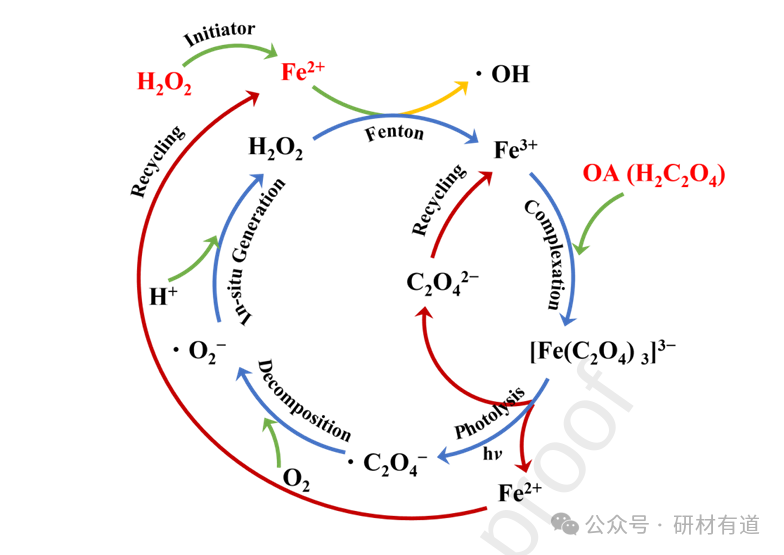

图8. OA/H₂O₂芬顿辅助GCS/PPy再生的示意图。

DOI:https://doi.org/10.1016/j.cej.2026.175820

免责声明：素材来源于网络，仅供学术交流，侵删。由于小编水平有限，文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿，请联系我们
