气凝胶的基本概念与显著性能

气凝胶是三维纳米多孔固体材料。它通过将溶胶-凝胶合成与超临界干燥和常压干燥等专业干燥技术结合制备。气凝胶常被称为“固化烟雾”，其独特之处在于其内部孔隙率超过90%。 换句话说，空气占据了材料中大部分空间。 该结构形成纳米级孔隙系统，由坚实骨架支撑，充满气体。 这种独特的结构赋予气凝胶多种优异性能，特点包括超低热导率（0.012-0.024 W/（m-K））、超高比表面积、低密度以及出色的功能设计灵活性。

在化学上，气凝胶主要分为三类。这些包括无机气凝胶（如硅气凝胶和氧化铝气凝胶）、有机气凝胶（聚酰亚胺气凝胶、纤维素气凝胶等）以及基于碳的气凝胶（如石墨烯气凝胶和碳纳米管气凝胶）。这种多功能性使气凝胶能够适应各种应用的需求。其应用范围广泛，从极端环境中的热保护到日常生活中的节能保温。这展示了气凝胶在多个领域的巨大潜力。

本文主要聚焦于基于二氧化硅和氧化铝的无机气凝胶，展示了它们在热保护、节能绝缘及其他高性能应用中的有效性。

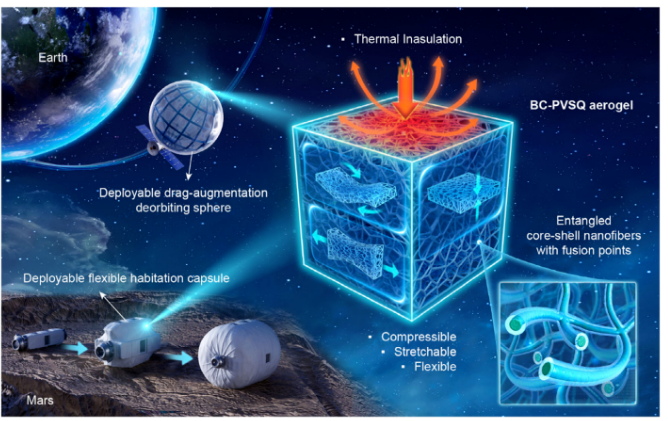

图1  气凝胶

2 由不同无机材料制成气凝胶的特性

2.1 硅气凝胶：具有超低热导率的多功能材料

硅气凝胶它是一种轻质、多孔的非晶材料，具有优异的隔热性能。其孔隙率可达80~99.8%，孔径通常在1~100纳米之间。 比表面积为200~1000平方米/克，密度较低，仅为2公斤/立方米。 在室温下，其热导率低至3.3 W/（m·K），比传统无机绝缘材料低0~012个数量级，甚至比静空气低。 即使在2°C下，其热导率也仅为3.800 W/（m·K），即使在高温下，它也表现出稳定的特性，不会分解，因此是一种环保材料。

由于硅气凝胶内部的声速显著下降，它起到声学延迟材料和高温隔音材料的作用。此外，由于其声阻抗范围较宽（10^3~10^7 kg/（m2·s）），它可以用作耦合声阻抗和放大声学强度的材料。 此外，由于硅气凝胶的纳米网络结构，掺杂剂内部以纳米晶体形式存在，并表现出强烈的可见光发射。 这为多孔硅中量子限制发光提供了有力证据。 通过利用硅气凝胶的结构和C60的非线性光学效应，可以进一步开发新的激光防护透镜。

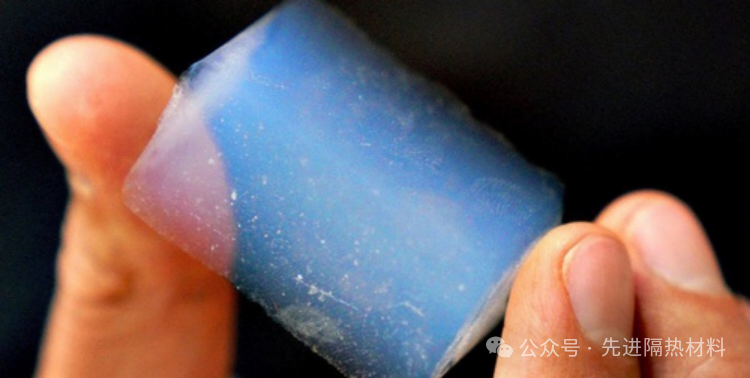

图2 硅气凝胶耐热测试

2.2 高温稳定绝缘体氧化铝气凝胶

氧化铝气凝胶该材料是一种新型无机非金属材料，主要由氧化铝组成，核心结构为纳米多孔网络。其特点是具有高比面积、高孔隙率和低密度，是一种极佳的多孔材料，具有优异的绝缘性能。其热导率明显低于传统绝缘材料，有效阻断热量传递。

氧化铝气凝胶最显著的特点是其极高的比表面积和低密度。研究表明，优化的制备技术可实现最大比表面积744.5平方米/克，密度可降低至2.0克/立方厘米。 这种材料形成由纳米颗粒组成的三维网格结构，内部填充纳米孔隙。 这导致孔隙度较高，孔径通常达到063~3纳米，孔体积可达10.100~0.4立方厘米/克。 这些结构特征赋予氧化铝气凝胶卓越的绝缘性能。 在室温（0°C）下，其热导率较低，仅为9.3瓦/（m·K）。 即使在高温条件下（例如30°C），其热导率也仅为0.029瓦/（m·K）。

氧化铝气凝胶还表现出优异的化学和热稳定性。与硅气凝胶相比，它表现出更强的耐高温能力，即使在1000°C下也能很好地保持纳米多孔结构。 此外，即使在1200°C下进行2小时热处理后，比表面积仍保持在153.45平方米/克，叶片状多孔结构未发生显著变化，展现出卓越的高温稳定性。 掺杂杂质原子如锶、镧和硅，进一步抑制高温下的相变和晶粒烧结。 例如，掺杂硅样品在2°C热处理后比表面积为1200平方米/克，使可用温度上限可延长至146°C。

2.3 铝硅酸盐复合气凝胶：增强韧性和超高温耐性

铝硅酸盐气凝胶因其卓越的高温耐受性和机械强度而备受关注。传统的硅气凝胶热导率极低，但在高温（通常高于800°C）时，会遭受结构破坏和性能下降。 相反，纯氧化铝气凝胶能耐高温，但常因相变导致稳定性问题。

通过将氧化铝相掺入硅气凝胶中，基于铝硅酸盐的气凝胶成功将材料的温度容忍范围扩大到1200~1400°C，同时在高温下保持低热导率。 该复合材料结合了二氧化硅的纳米多孔结构与氧化铝的高温稳定性。 通过将铝硅酸盐纤维作为增强相，它有效解决了传统气凝胶固有的脆弱性和机械性能差的问题。

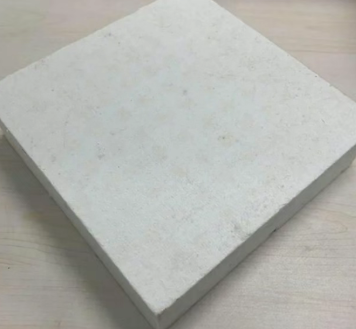

图3 铝硅酸盐气凝胶复合面板

3 气凝胶制备技术与挑战

3.1 硅气凝胶：前驱路径与工业可扩展性

三甲基正硅酸盐（TMOS）和四乙基正硅酸盐（TEOS）是制备高纯度、高性能二氧化硅气凝胶的最经典硅源。 这些合成主要涉及两个重要反应：水解和缩合。 水解产生活性硅醇基团，随后凝结形成稳定的三维硅-硅-硅网络框架。 该方法具有高产品纯度和结构调整的优点，但存在对前驱体固有的毒性和相对较高的原材料成本等缺点。 从这些前体出发，经过一系列纯化工艺，如凝胶化、老化、溶剂交换和超临界干燥，最终得到结构完整纯净的硅气凝胶。

硅溶胶源是一种稳定胶体，由将纳米级硅颗粒分散在水或溶剂中形成，是另一种实用的硅气凝胶合成源。在此过程中，部分水解步骤被绕过，溶胶中预先形成的纳米颗粒直接作为基本结构单元，通过浓缩和聚合构建三维网络。该方法提供相对简化的加工和低原料毒性。通过该方法制备的气凝胶还需后续处理，如凝胶化、老化、溶剂交换和超临界干燥。最终形成的气凝胶材料可实现卓越的纯度和性能。

水玻璃（硅酸钠水溶液）因其低成本和易于获取原材料的显著优势，成为大规模工业生产硅气凝胶的理想选择。然而，制备过程中一个核心挑战在于向凝胶网络中引入钠离子（Na+）等杂质。 这些通常需要精确的离子交换以及广泛的溶剂清洗和更换过程来去除，使得过程相对繁琐。 尽管存在这些纯化挑战，优化后续工艺可有效提升最终气凝胶产品的纯度和整体性能，在成本意识较高的应用领域中具备强大竞争力。

3.2 氧化铝气凝胶：前驱体选择与稳定性的挑战

在制备高性能氧化铝气凝胶时，主要采用醛酸水解途径，这是制造高纯度产品最成熟的方法。该工艺使用铝sec-丁氧化物和铝异丙氧化物等前驱物。 该过程涉及严格控制的水解和冷凝反应，形成互联的铝-铝-铝网络。 随后，超临界干燥可生成具有独特纳米结构和高比面积的气凝胶。 虽然这种方法保证了良好的孔隙结构和纯度，但其实际应用受限于前驱体的高昂成本和其显著的水敏感性。

  为了克服经济挑战，无机铝盐工艺提供了一种实用的替代方案。该方法使用成本效益高的前体，如氯化铝或硝酸铝，并使用胶化加速剂如丙氧基来影响反应速率。虽然操作简单且原材料成本低，但该方法会引入阴离子杂质，需要通过反复洗涤进行大规模纯化。如果这些残留物未被充分去除，会显著削弱最终气凝胶的热稳定性。

提高高温性能是主要研究领域，元素掺杂已成为重要策略。通过添加鑭、硅或锶等稳定剂，可以有效抑制有害的相变，尤其是γ→α转变，防止高温下晶粒变粗。 优化的掺杂混合物允许在1200°C暴露后保持超过150平方米/克的表面积。

干燥方法对于保持最终产品的结构极为重要。超临界干燥是标准方法，因为它去除溶剂，同时几乎消除毛细应力并保持纳米级结构。此外，利用表面功能化方法如硅烷处理的大气压干燥技术也已出现。这些处理赋予凝胶网络疏水性。这一改进使得在正常条件下成功干燥，同时保持结构完整性，使其成为大规模制造的有前景选择。

3.3 铝硅酸盐气凝胶：复合材料设计策略

纤维增强框架技术是提升气凝胶机械和热性能的核心解决方案。该方法使用预制铝硅酸盐或珠砾纤维作为三维框架，并采用溶胶工艺在纤维网络内构建纳米多孔气凝胶基体。这种复合材料是一种“纤维承载框架+气凝胶绝缘填充剂”，结合纤维卓越的韧性和强度与气凝胶优异的热绝缘性能，成功克服了传统硅气凝胶特有的脆弱性。

界面控制对于确定复合材料的性能极为重要。研究表明，精确控制溶胶过程的pH环境，例如保持pH = 8附近的轻碱性状态至关重要。 在这种优化条件下，气凝胶前驱体沉淀更均匀，牢固附着于纤维表面，显著提升界面键强度。 从宏观角度看，这表现为材料整体机械强度的显著提升。

  提升磨石相是进一步优化高温性能的前沿策略。与传统铝硅酸盐纤维相比，珠石纤维天生具有更优越的热稳定性和更小的高温蠕变。通过使用梭岩作为增强相，能够有效抑制暴露于1000°C以上恶劣环境下的复合材料的收缩和烧结现象。 这使得即使在长时间高温使用中，也能保持结构完整性和优良的绝缘性能。

4 不同材料气凝胶的应用领域

最具代表性的纳米多孔材料——硅气凝胶，在800°C以下的中低温范围内表现出卓越的性能。 在室温下，其热导率较低，仅为0.018~0.023 W/（m·K）。 通过与成熟的制备技术结合，它可以广泛应用于建筑的能源效率和工业管道的保温材料。 尤其是在重量和空间极为关键的应用中，如新能源汽车电池组的绝缘层或户外装备的填充材料，其轻质特性完美地补充了超低导热率。 此外，它具有A级不燃性和高达99%的防水性能，在需要严格防火安全和防潮的建筑外部上表现优异。

氧化铝气凝胶在更宽的温度范围内展现出独特价值，并在1000~1300°C下有效工作。 这弥合了硅气凝胶与传统耐火材料之间的性能差距。 通过掺杂镧和硅等稳定元素，可以显著抑制高温下的相变和晶粒生长。 这使得即使在1200°C的热处理后，比表面积仍能保持在150平方米/克以上。 这一特性使其成为高温工业炉和航空航天热保护系统辅助绝缘层衬里的理想绝缘材料，在钢铁、水泥和陶瓷等行业的节能升级中发挥重要作用。

得益于创新的“纤维-骨架-气凝胶基体”复合结构设计，铝硅酸盐复合气凝胶成功克服了传统气凝胶的脆性极限，同时将耐热温度提升至1200~1400°C。 这种独特的结构在显著提升机械性能的同时，保持了优异的绝缘性能，在1200°C下达到超过0.46MPa的抗压强度，线性收缩率低于8%。 这些特性使其成为恶劣环境中的重要材料，如导弹伺服舱隔热罩、飞机发动机舱隔热层和高温工业阀门垫片。 气凝胶在航空航天、军事设备及其他领域占据不可替代的位置。

5 小结

  无机气凝胶是一种具有三维纳米多孔结构的先进材料，其独特特性为多方面应用带来了巨大潜力。未来，无机气凝胶的发展将朝着多功能、智能化和可持续性迈进。推动创新，并为更绿色、低碳的未来做出贡献。

免责声明：素材来源于网络，仅供学术交流，侵删。由于小编水平有限，文献解读如有疏漏、错误之处还请各位读者批评指正。如需投稿，请联系我们
