在工业电子领域，热管理正从幕后走向台前。当5G基站的功耗密度突破临界点，当AI集群的散热能耗占比逼近天花板，传统散热手段的物理局限日益凸显。在这一背景下，气凝胶材料凭借其跨尺度的热管理能力，正在重塑电子散热的技术范式。

一、 热失效：高算力时代的隐性枷锁

摩尔定律的放缓，迫使硬件设计转向“堆核”与高频路线，随之而来的热流密度激增已成为系统稳定性的最大威胁。

通信基础设施层面，5G Massive MIMO技术的引入使得基站功耗激增至4G时代的3倍以上。在南方夏季，部分机房环境温度常年在60℃高位运行，导致设备加速老化，运维成本居高不下。

计算硬件层面，以大算力AI芯片为例，单卡功耗突破300W已是常态。散热系统的能耗占比高达30%，这意味着每提升1%的散热效率，都能直接转化为数据中心可观的电费节省。

新能源领域 则面临另一重悖论：快充功率的提升必然伴随产热量的增加。一旦电芯温差超过5K，电池循环寿命将呈现断崖式下跌。如何在有限空间内实现均温，成为制约续航里程的关键变量。

传统散热介质（如铜铝鳍片、热管）受限于体积与重量；而高性能石墨烯虽导热优异，却受制于高昂的成本与复杂的制程良率。

二、 纳米尺度下的热调控机制

气凝胶之所以能打破常规，核心在于其独特的“双向热管理”特性——在同一材料体系内实现定向导热与界面隔热的统一。

1. 异质热传导路径

通过调控纳米骨架的取向，气凝胶可在垂直方向实现5 W/m·K以上的有效导热系数，迅速抽离芯片结温；同时在水平方向保持极低的热扩散率（热阻值低至0.02 m²·K/W），防止热串扰。这种“上导下隔”的特性，解决了传统均温板无法兼顾的立体热场控制问题。

2. 微纳集成优势

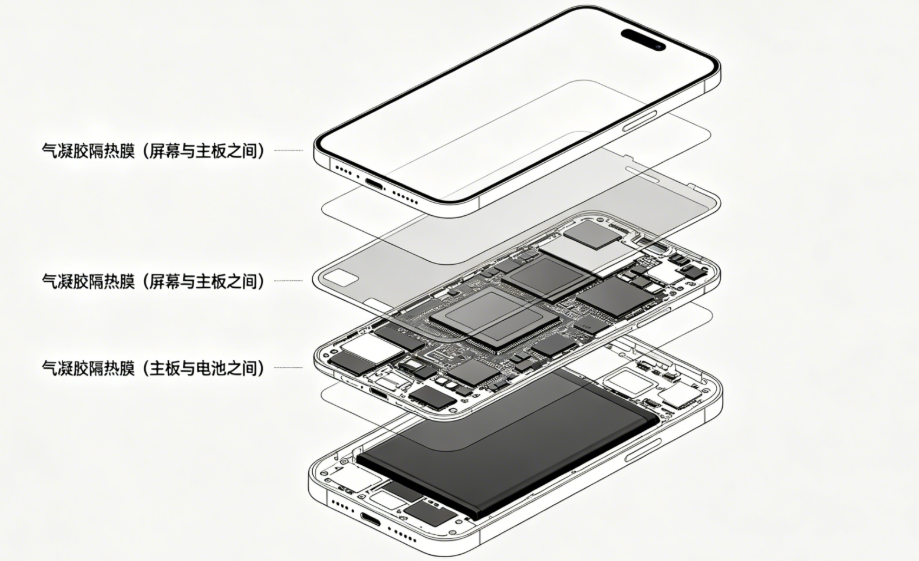

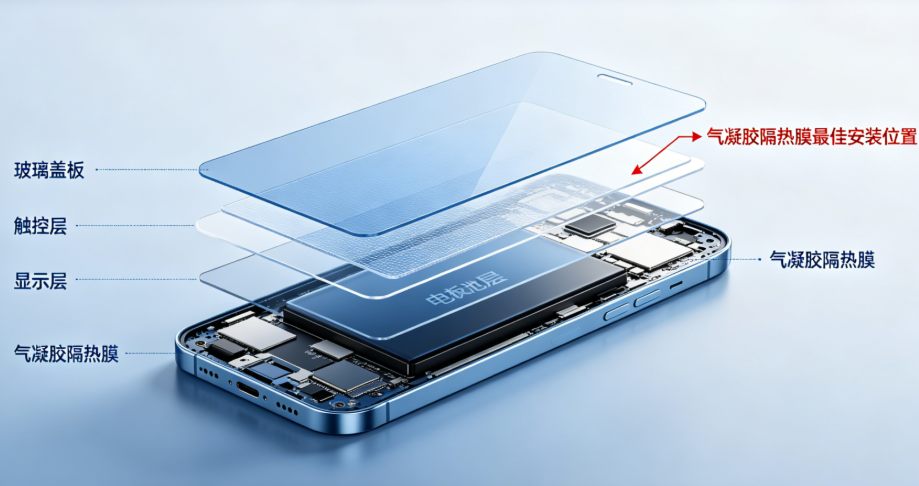

厚度可压缩至0.5 mm以下的气凝胶薄膜，能够适应智能手机、射频前端等空间极度受限的场景，在不牺牲设备轻薄化的前提下完成热路构建。

3. 宽温域可靠性

相较于有机硅脂易干裂、相变材料易泄露的缺陷，气凝胶在‑200℃至+500℃区间内表现出极佳的化学惰性，MTBF（平均故障间隔时间）显著提升，满足了工业级长寿命服役的需求。

实证数据显示：某通信设备商在5G宏基站中引入气凝胶改性方案后，关键器件结温下降18℃，整机能效提升25%，单站年均运营成本削减约50万元。而在动力电池模组中，气凝胶的应用将电芯温差从±8℃收敛至±1℃，不仅延长了电池包寿命，更通过热失控隔离技术将预警时间窗口延长了10倍。

三、 产业链下游的验证与应用

市场是最好的试金石。目前，头部企业已纷纷布局气凝胶散热应用：

• 动力电池龙头：利用气凝胶毡替代传统云母片，在电池模组间构建热屏障。这不仅将热失控蔓延速度延缓了900%，更大幅减轻了模组重量，提升了能量密度。

• 算力硬件巨头：在高性能GPU载板上涂覆气凝胶导热介质，有效抑制了局部热点（Hot Spot）的产生，使得AI训练集群的算力波动降低了20%以上。

四、 展望与挑战

尽管气凝胶在高端电子散热领域展现了极强的技术统治力，但其商业化进程仍受制于规模化生产的成本控制。目前，每平方米数十美元的价格仍让其在消费电子大众市场（如千元机）的普及受阻。

然而，随着常压干燥工艺的成熟与产业链的完善，气凝胶有望从“高端选配”逐渐下沉为“标准配置”。未来的散热战场，或许不再是谁的风扇转速更快，而是谁能在纳米孔隙中掌握热流的秩序。
